銅礦石的分類從分選的角度可以將銅礦石分為氧化礦、硫化礦和混合礦幾種。根據(jù)礦石中所含有用礦物或有價(jià)元素種類的多少，銅礦是又可以分為單一銅礦石和多金屬銅礦石，根據(jù)銅礦石中的含銅量可以分為富銅礦、中等銅礦、貧銅礦和極貧銅礦。銅礦物主要分選方法主要是浮選法，當(dāng)處理難選氧化礦會(huì)采用其他方法。銅礦物采用黃藥類捕收劑和松油類起泡劑。根據(jù)銅礦石性質(zhì)的不同，其選礦方法也有所區(qū)別，下文將為您介紹不同種類銅礦石的分選技術(shù)。

一、銅硫礦石分選技術(shù)

銅硫礦石中含有硫化銅礦物和硫化鐵礦，也一般可以分為兩種類型：

1.狀含銅黃鐵礦：脈石礦物含量少，常采用優(yōu)先浮選硫化銅礦方法，浮銅之后的尾礦即為硫精礦。

2.狀含銅鐵礦：礦石中的硫化銅礦物和硫化鐵礦物含量較低，脈石礦物含量較高。選礦廠常采用混合浮選流程來處理這類礦石，先將硫化銅、硫化鐵礦物混合浮選出，拋棄尾礦之后對(duì)混合精礦進(jìn)行再磨后分離。

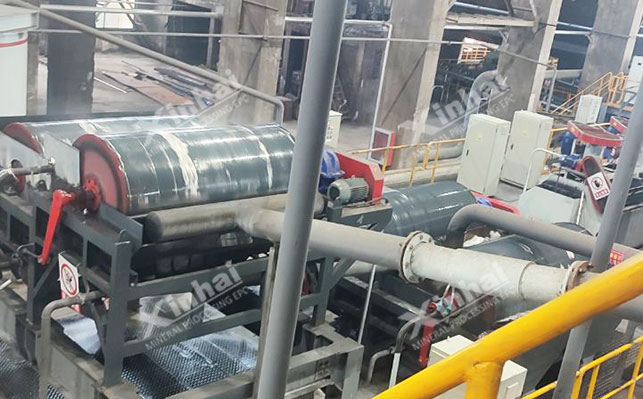

銅硫礦石的浮選方法可分為兩類，分別是先磁后浮和先浮后磁兩種。經(jīng)過生產(chǎn)實(shí)踐證明，選擇先磁后浮流程，在磁選時(shí)磁黃鐵礦會(huì)進(jìn)入磁鐵礦精礦，影響選礦指標(biāo)。因此選礦廠常選擇先浮后磁的方案：先將硫化礦浮選出來，后在尾礦中磁選磁鐵礦。過程中應(yīng)注意浮選硫化礦時(shí)加強(qiáng)對(duì)硫化鐵礦的浮選，盡量將磁黃鐵礦全部浮選出來，否則在磁選磁鐵礦時(shí)，磁黃鐵礦會(huì)混入鐵精礦，影響鐵精礦的質(zhì)量。若磁黃鐵礦混入鐵精礦，必要時(shí)需要對(duì)鐵精礦進(jìn)行脫硫處理，采用反浮選法去除磁黃鐵礦。

二、銅鋅礦分選技術(shù)

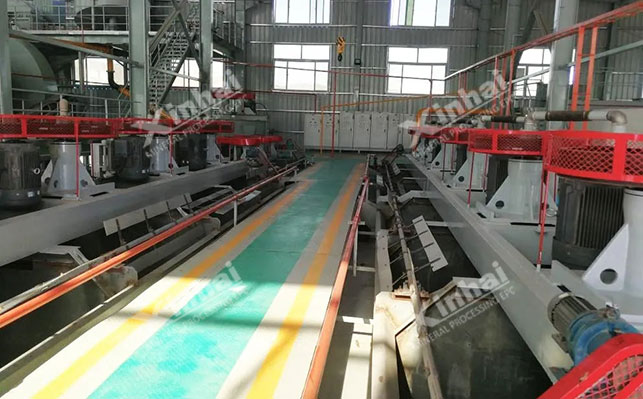

在復(fù)雜硫化礦的浮選過程中，銅鋅礦的分離比較困難，主要原因有兩方面：一是礦物致密共生，黃銅礦呈細(xì)粒浸染狀存在于閃鋅礦中，難以單體解離；二是鋅礦表面被銅離子活化，其可浮性與銅礦物相似，易造成分選困難。

為了改善銅鋅分離效果，可以采取一下幾種措施：

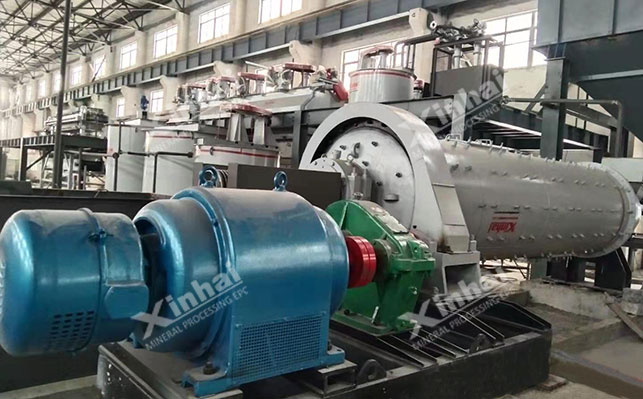

1.漿中的銅離子沉淀來防止閃鋅礦的活化，可采用硫化鈉藥劑。除了硫化鈉還可以采用陽(yáng)離子交換樹脂，把其加入球磨機(jī)中，它可以吸附礦漿中的銅離子，達(dá)到阻止銅離子活化閃鋅礦的目的。

2.氰化鈉、硫酸等脫活劑來脫除已吸附在閃鋅礦表面的銅離子。

3.鋅混合精礦分離前進(jìn)行脫藥，采用活性炭或者硫化鈉來脫除礦粒表面的捕收劑，便于分離。

三、銅鉛礦分選技術(shù)

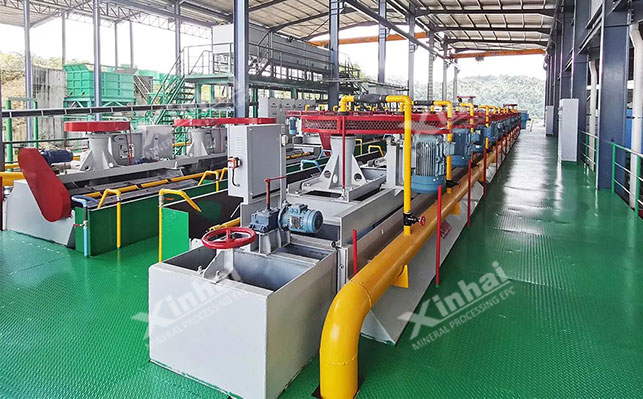

銅鉛分離的方案主要分為浮銅抑簽和浮鉛抑銅兩種。選礦廠采用的方法主要有以下幾種：

1.重鉻酸鹽法：采用重鉻酸鹽抑制方鉛礦浮選銅礦物，這種方法對(duì)受過氧化的方鉛礦抑制效果更好。

2.氰化物法：由于氰化物對(duì)黃銅礦的抑制力較強(qiáng)，而對(duì)方鉛礦幾乎沒有抑制作用，因此此方法主要用于抑銅浮鉛。

3.氧硫法：采用二氧化硫或亞硫酸鹽組合其他抑制劑來抑制方鉛礦浮選黃銅礦。

4.加溫法：先用蒸汽把銅鉛混合精礦加溫到60℃左右，在酸性或者中性礦漿中，方鉛礦表面的捕收劑被解吸下來，表面氧化親水，黃銅礦仍然上浮。

上述是對(duì)銅礦物分選技術(shù)的簡(jiǎn)單介紹，銅礦常與鉛鋅等礦物共生，為了合理化利用礦物資源，需要考慮原礦物的組成以及分選得到的混合精礦的有用礦物的比例，這樣才能選擇合適的選礦方法，減少精礦中的雜質(zhì)含量并提高精礦質(zhì)量和品位。
