德興銅礦是我國較大的斑巖銅礦床，也是世界上為數不多的斑巖銅礦床之一。

一、礦石性質：

該銅礦按其含礦性質不同，可分為蝕變千枚巖和蝕變花崗閃長斑巖兩大類型；按其結構類型不同，又可分為細脈型和浸染型為主的兩大類型，兩者交叉出現，但以前者居多。在礦體上部及邊部有少量氧化礦和混合礦，原礦含銅0.5%、 硫2%、鉬0.0108%、金0.235g/t。

礦石的礦物組成較為簡單，有用礦物以黃鐵礦、黃銅礦、輝鉬礦為主，其次有輝銅礦、斑銅礦、黝銅礦和閃鋅礦，另外還有少量藍銅礦、銅 藍、締金銀礦、銀金礦及自然金。非金屬礦物主要有石英、絹云母、綠泥石、綠簾石和高嶺土等。

黃鐵礦粒度一般為0.003?0.4mm，以粗粒居多。當磨至0.14mm時，單體解離度達80%以上。

黃銅礦粒度一般在0.005?0.5mm之間，而以 0.01?0.5mm者居多。當磨至0.074mm時，單體解離度達85%。

輝鉬礦粒度較細，一般為0.0025?0.2mm.當磨至0.02mm時，單體解離度僅為80%左右。

綜上所述，該礦屬不均勻嵌布，只有進行細磨，才能獲得較好的選別指標。

礦石密度2.7t/m3，松散密度1.65 t/m3,,普氏硬度6?8，原礦上部含泥較多。

二、工藝流程：

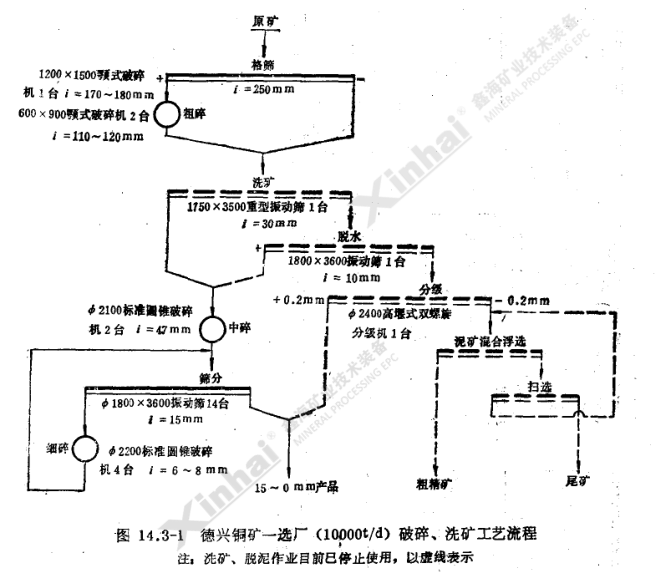

該銅礦選礦廠10000t/d規模，破碎分為新老兩個系統。原采用三段一閉路加洗礦（振動篩加螺旋分級機）流程，發現泥量減少，又改為三段一閉路不洗礦流程。該流程最終可將礦石碎至小于15mm。見圖14.3-1。

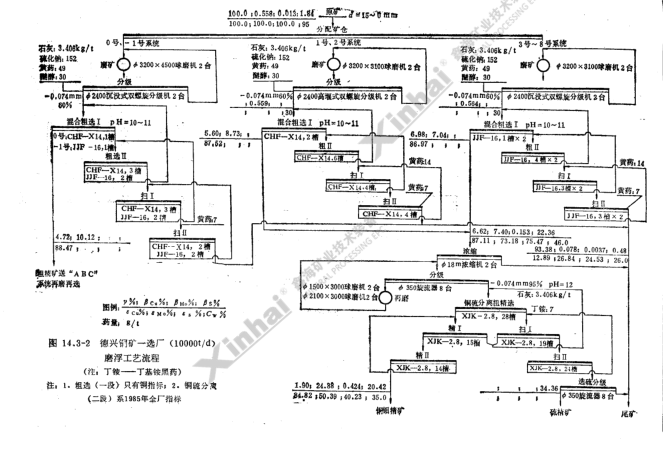

磨礦流程均為一段磨礦，磨礦粒度小于 0.074mm 60?65%。磨浮工藝按磨礦機共分10個系列，浮選為二粗、二掃，一粗出精礦的流程。1 號、2號、0號系統全部采用CHF-X14充氣式攪拌浮選機。3?8號系統原使用51m3浮選柱6臺和 XJK-2.8浮選機84槽，浮選柱為開路粗選，其尾礦用浮選機掃選兩次，現已全部用JJF-16浮選機代替浮選柱及XJK-2.8浮選機。見圖14.3-2.

1978年將粗精礦集中進行再磨精選，分別獲得銅精礦（實為銅鉬精礦）和硫精礦。粗精礦集中再磨和精選不僅將銅精礦品位從10?13%提高到22? 24%而且回收率從82?84%提高到85?86%。

選礦廠銅、硫精礦采用濃縮、過濾兩段脫水流程，最終水分12%左右。

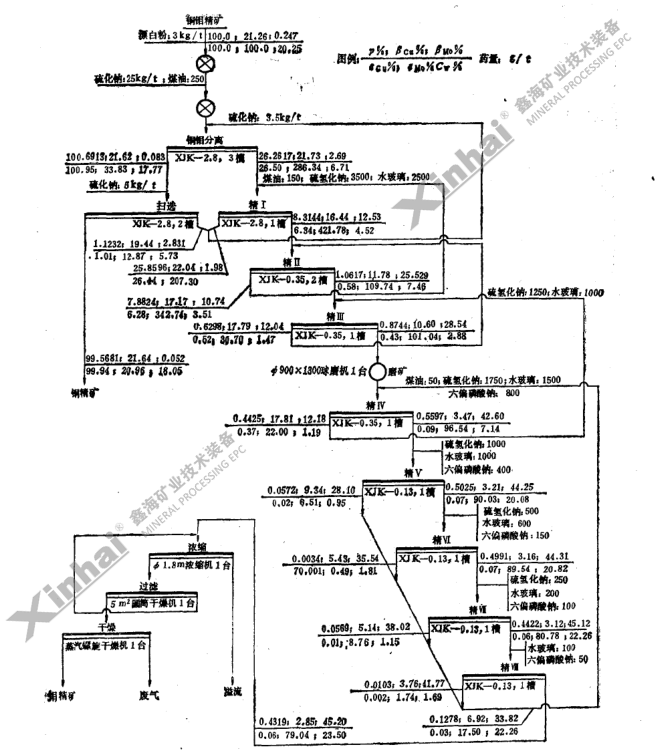

銅鉬精礦分離已有一個工業試驗廠，試料直接取自選廠銅鉬精礦。其工業試驗流程及設備見圖14.3-3。

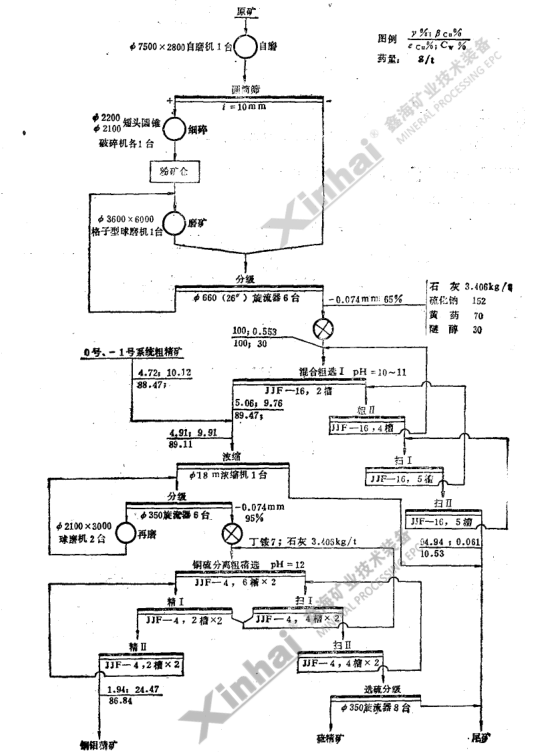

該礦1984年7月投產的5000t/d的選礦廣是為解決選礦廠礦石含泥含水對碎礦帶來的不利影響。根據德興銅礦φ2400×900mm自磨機的大量試驗結果，結合國內外自磨工藝的生產實踐，設計了“自磨-球磨-細碎”的開路自磨工藝，即：“ABC流 程。其工藝流程見圖14.3-4

“ABC”工藝流程有如下特點：

1、自磨機開路作業，能充分發揮其生產能力.

2、用細碎機破碎難磨顆粒，避免采用半自磨所需要的高質量鋼球和襯扳。

3、細碎產品經礦倉貯存后，再進入球磨機，可以調整球磨給礦量，使整個系統生產能力穩定。 ? ? ? ? 4、選用了國產大型的φ7500 x2800mm自磨機φ3600×6000mm球磨機，引進了 350/300mm（14/12in）瓦爾曼泵并配有液力偶合器進行調速及660mm（26in）克魯伯水力旋流器作一段磨礦的分級設備，并選用了JJF-16浮選機作粗、掃選，使用效果好，尤以16m3浮選機更為突出.

由于自磨產品有用礦物解離度較好，旋流器分級效率又高，因此選別指標較常規磨浮指標高，見表14.3-3，

一選廠歷年工藝指標見表14.3-4。

表14.3-3 “ABC”流程與常規流程指標比較

表14.3-4 一選廠工藝指標

德興銅礦選礦廠有如下特點

1、地質儲量大，原礦品位低，但礦石可選性好，適宜建設特大型選礦廠。

2、從工藝流程到設備選型，它都是我國目前具有代表性的選廠之一。碎磨工藝流程有三 段（未包括采場的破碎站）一閉路加洗礦配單段球磨流程；有三段一閉路不洗礦配單段球磨流程；有“自磨-球磨-細碎”開路自磨新工藝。設備選型中，碎礦設備有國產旋回破碎機、顎式破碎機、標準及短頭圓錐破碎機、引進的液壓圓錐破碎機；磨礦機由φ1500×3000mm，φ2100×3000mm，φ3200×4500mm，φ3600×6000mm及二選廠由國外引進的φ5.03×6.4mm等各種規格；自磨機有國產較大的φ7500×2800mm自磨機；分級設備除有高堰式、沉沒式螺旋分級機外還有國產和引進的水力旋 流器；選別設備除有XJK-2.8浮選機外還有CHF-X14充氣式機械攪拌式浮選機及JJF-4、JJF-16機械攪拌式浮選機等等。

3）德興銅礦從六十年代初開始建設到1965年投產至今已歷經20年，是多次分期建設的。這種分期分批、從小到大的建設方式，不僅有利于礦山的建設，而且對資金利用、回收和經濟效益更為合理，是礦山建設的好方法。

—選廠主要設備見表14.3-5。

表14.3-5 主要設備

本文內容源于：選礦設計手冊
