BF型機械攪拌式浮選機

【產品簡介】：一款吸漿/不吸漿聯合的自吸氣機械攪拌式浮選機設備。

【處理能力】：0.06～24m³/min

【應用范圍】：BF浮選機適用于黑色金屬的選別，還可用于非金屬如瑩石、滑石，更廣泛用于選別金、銀、銅、鐵、鎢、鉛、鋅、錫、鉬、鎳、鉭、鈮、錳礦石等有色金屬，也可以用于黑色金屬和非金屬的粗選和精選。

【產品改進】：BF型浮選機型號分為I型和II型，I型參照SF型浮選機改進設計，為吸入槽；II型參照JJF型浮選機改進設計，為直流槽，通常均簡稱BF浮選機。

在線留言獲取報價資料下載

優勢特點工作原理技術參數成功案例相關產品

優勢特點

bf浮選機葉輪由閉式雙截錐體組成，可產生強的礦漿下循環；

吸氣量大，功耗低；

每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需要任何輔助設備，水平配置，便于流程的變更；

礦漿循環合理，盡可能大限度地減少粗砂沉淀；

設有礦漿面的自控和電控裝置，調節方便。

工作原理

BF型機械攪拌式浮選機流程圖

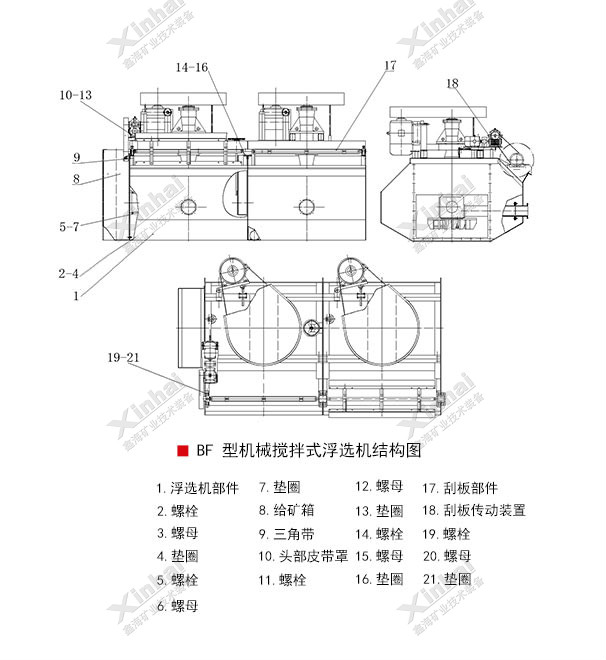

bf浮選機的工作原理是，葉輪旋轉時，上下葉輪腔內的礦漿在上下葉片的作用下產生離心力而被甩向四周，使上下葉輪腔內形成負壓區。同時，蓋板上部的礦漿經蓋板上的循環孔被吸入上葉輪腔內，形成礦漿上循環。下葉片向四周甩出礦漿時，其下部礦漿向中心補充，這樣就形成了礦漿的下循環。而空氣經吸氣管、中心筒被吸入到上葉輪腔，與被吸入的礦漿相混合，形成大量細小氣泡，通過蓋板穩流后，均勻地彌散在槽內，形成礦化氣泡。礦化氣泡上浮至泡沫層，由刮板刮出即為泡沫產品。BF浮選機結構如圖，主要由葉輪、蓋板、主軸、中心筒、槽體等組成。整個葉輪結構安裝在槽體主梁上，由電動機通過三角皮帶驅動。本機結構特點為葉輪由閉式雙截錐體組成，可產生強的礦漿下循環。本機還可以設有礦漿的自控裝置，調節液面。

技術參數

型號	有效容積 (m³)	長×寬×高 (mm)	葉輪直徑 (mm)	葉輪圓周速度(m/s)	空氣吸入量 (m³/m²-min)	電動機型號	電動機功率 (kW)	處理能力 (m³/min)	單槽重量 (kg)
BF-0.15	0.15	550×550×600	200	6	0.9~1.05	Y112M-6	2.2	0.06~0.16	270
BF-0.25	0.25	650×600×700	250	6	0.9~1.05	Y100L-6	1.5	0.12~0.28	370
BF-0.37	0.37	740×740×750	286	7.2	0.9~1.05	Y90L-4	1.5	0.2~0.4	470
BF-0.65	0.65	850×950×900	300	7.35	0.9~1.10	Y132S-6	3	0.3~0.7	932
BF-1.2	1.2	1050×1150×1100	450	7.02	0.9~1.10	Y132M2-6	5.5	0.6~1.2	1370
BF-1.2	1.2	1050×1150×1100	450	7.02	0.9~1.10	Y132M1-6	4	0.6~1.2	1370
BF-2.0	2	1400×1450×1120	500	7.5	0.9~1.10	Y160M-6	7.5	1.0~2.0	1750
BF-2.8	2.8	1650×1650×1150	550	8.06	0.9~1.10	Y180L-8	11	1.4~3.0	2130
BF-4.0	4	1900×2000×1200	650	8	0.9~1.10	Y200L-8	15	2.4 ~4.0	2585
BF-6.0	6	2200×2350×1300	700	7.5	0.9~1.10	Y225S-8	18.5	3.0~6.0	3300
BF-8.0	8	2250×2850×1400	760	7.5	0.9~1.10	Y225M-8	22	4.0~8.0	4130
BF-10	10	2250×2850×1700	760	7.52	0.9~1.10	Y225M-8	22	5.0 ~10	4500
BF-16	16	2850×3800×1700	850	8.7	0.9~1.10	Y280S-8	37	8.0 ~16	8320
BF-16	16	2850×3800×1700	850	8.7	0.9~1.10	Y280M-8	37	8.0 ~16	8320
BF-20	20	2850×3800×2000	850	8.7	0.9~1.10	Y280S-8	45	10.0 ~20	8670
BF-24	24	3150×4150×2000	920	8.7	0.9~1.10	Y315S-8	55	12.0 ~24	8970
