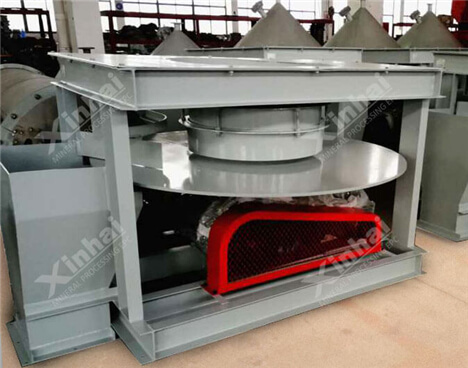

圓盤給料機

【產品簡介】：一款傳統的用于粉狀物料的連續給料設備。

【處理能力】：0~88.4t/h

【應用范圍】：圓盤給料機適用于喂送各種非粘性物料，不適用于流動性好的粉狀物料。適用于選礦廠、冶煉廠、水泥廠、砂礦、機械化鑄造車間等部門懸吊在鋼結 構件上，安裝于料斗下方進行連續給料之用。

【產品改進】：可按用戶要求配置調速電機，通過調節圓盤轉速，調整給礦量。

在線留言獲取報價 資料下載

優勢特點 工作原理技術參數 成功案例相關產品

優勢特點

圓盤給料機運行穩定簡單易操作；

適用范圍廣泛，節能高效；

承載力大，運轉平穩；

具有結構簡單、給料均勻，使用可靠的優點，如果改變調整套筒與圓盤之間的距離，可以達到調節給料量的目的。

工作原理

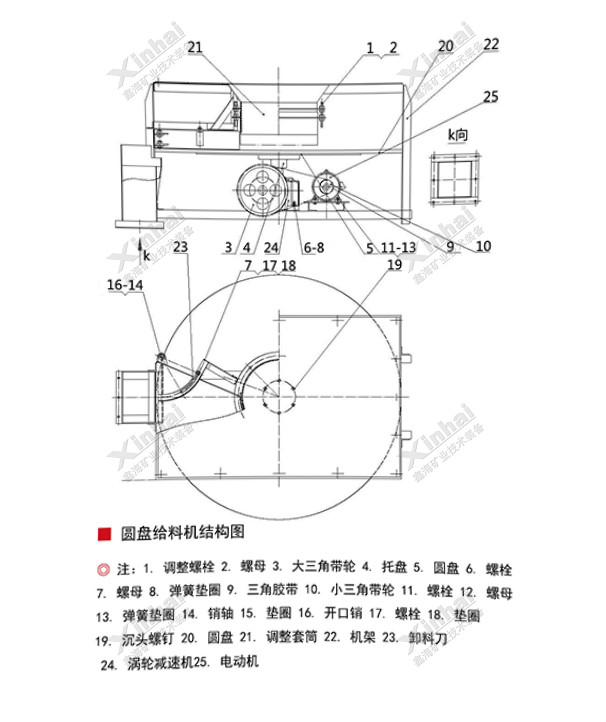

圓盤給料機流程圖

散狀物料從料斗裝入受料筒中，物料沒受料筒壁借本身自重堆積在圓盤上，用調節螺栓調整套筒與圓盤之間的間隙，可以控制物料在圓盤上的自然堆角。圓盤轉動時，物料被圓盤上的卸料刀均勻地刮到圓盤外下落，這樣隨著圓盤轉動，物料便由卸料刀均勻刮入接料斗中。圓盤連續運轉，就完成了均勻的給料操作。調整卸料刀與圓盤之間的間隙，也可以控制給料量的多少。工作時，電動機通過皮帶輪帶動裝在蝸桿減速器上的圓盤轉動。

技術參數

類型	型號	圓盤直徑 (mm)	圓盤轉速 (r/min)	上限給料粒度 (mm)	給料能力 (t/h)	電機型號	電機功率 (kW)	重量 (kg)
	YG300	300	10. 0	20	0 ?1. 8	Y80L- 4	0. 55	115
	YG400	400	10. 7	20	0 ?2. 6			120
	YG500	500	10. 7	20	0 ?3. 3	Y90L- 6	1. 1	124
封閉	YG600	600	10. 0	20	0 ?5. 0			130
吊式	YG800	800	9	30	0 ?8. 0	Y80L- 4	0.55	195
	YG1000	1000	9	30	0?12	Y90L- 4	1. 5	263
	YG1500	1500	7	40	0?22	Y132M2-6	5. 5	755
	YG2000	2000	5	50	0?80	Y160L-6	11	2517
	DK600	600	7. 53	25	1. 8?3. 9	Y90L- 6	1. 1	410
	DK800	800	7. 53	30	3. 5 ?7. 6	Y90L- 6	1. 1	600
敞開吊式	DK1000	1000	7. 50	40	1.8?16.7	Y100L- 6	1. 5	725
	DK1300	1300	6. 5	50	4. 3 ?27. 9	Y132S- 6	3	846
	DK1600	1600	6	60	7.03 ?48.6	Y132M1- 6	4	1980
	DK1800	1800	5	70	9.26 ?60	Y132M2- 6	5.5	3070
	DK2000	2000	5	80	13.6 ?88.4	Y132M2- 6	5.5	3260

成功案例

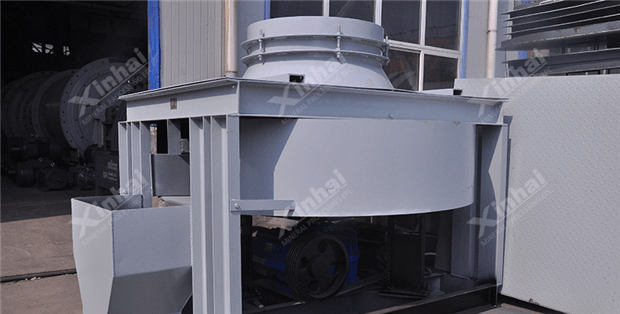

山東某選鐵廠在鑫海購置了圓盤給料機，其采用熔瓷襯板，抗沖刷和研磨能力強，在實際應用中沒有發生漏料甚至設備損壞等生產事故，比一般設備安全性提高，確保了該廠生產的順利進行。圓盤給料機使物料均勻的進入一個設備從而讓下一道工序可以正常工作，節省勞動力，而且保護了設備的性能，延長整個生產線設備的使用壽命。
