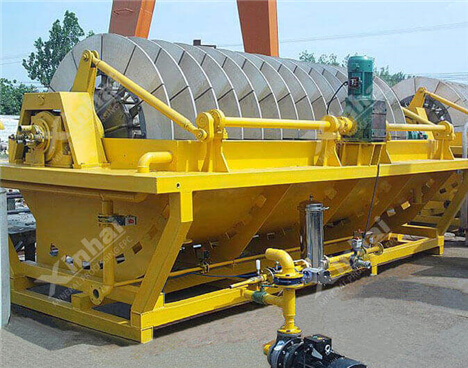

陶瓷真空過濾機

【產品簡介】：一款依靠微孔陶瓷進行真空脫水的陶瓷過濾機。

【處理能力】：1～150 ㎡

【應用范圍】：鑫海陶瓷過濾機可廣泛應用于礦山有色金屬、稀有金屬、黑色金屬，非金屬等精礦及尾礦脫水，化工行業氧化物、電解渣、浸出渣、爐渣的脫水及環保污水污泥廢酸處理等。

【產品改進】：利用微孔陶瓷做過濾介質，能耗節省約90%以上。

在線留言獲取報價資料下載

優勢特點工作原理技術參數 成功案例相關產品

優勢特點

空度（真空度0.09～0.098MPa），濾餅水分低；

加含固量<50ppm，可反復利用，減少排放；

與傳統陶瓷過濾機相比增加了濾餅洗滌，適用需洗滌的物料；

PLC、微機結合自動閥門控制，自動化程度高，降低勞動強度；

真空陶瓷過濾機價格合理，結構緊湊，占地面積小，安裝維護方便；

先進的排液系統，可適合任何工況條件下使用；

可處理物料細度從-200到-450目以及各種超細物料；

與壓濾機設備相比能耗節省約90%以上，運行成本低。

工作原理

陶瓷真空過濾機流程圖

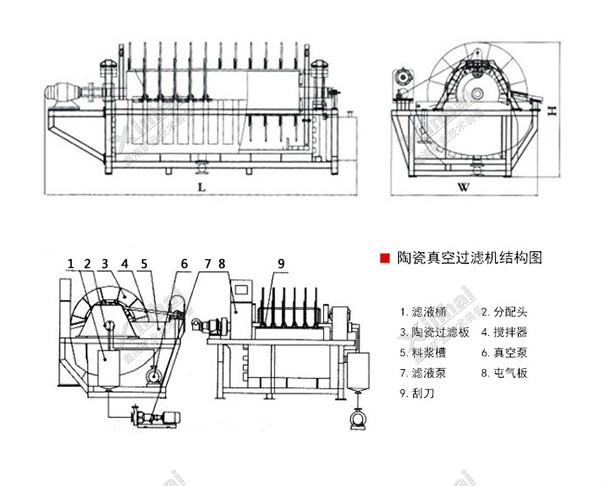

陶瓷真空過濾機主要由輥筒系統、攪拌系統、給排礦系統、真空系統、濾液排放系統、刮料系統、發沖洗系統、聯合清洗（超聲波清洗、自動配酸清洗）系統、全自動控制系統、槽體、機架幾部分組成。

吸漿區：工作時浸沒在料漿的過濾板在毛細作用下結合真空壓力，表面吸附成一層濾餅，濾液通過濾板進分配閥至排液罐。

淋洗區：濾餅轉出料漿斗后，對濾餅進行噴淋洗滌。

干燥區：陶瓷過濾機的濾餅可繼續在高真空力的作用下脫水。

卸料區：進入無真空的情況下，刮刀自動卸料。

反沖洗：工業水或濾液通過分配閥進入陶瓷板由內向外進行清洗。清洗堵塞的微孔。在陶瓷板使用一個周期后，采用超聲波配合低濃度酸混合清洗，保持陶瓷板的高效使用。

技術參數

型號	過濾面積/m²	濾盤/圈	濾板數量/塊	槽體容積/m³	裝機功率/KW	運行功率/Kw	主機（L×W×H）/m
TC-1	1	1	12	0.21	3.5	2.0	1.6×1.4×1.5
TC-4	4	2	24	1.0	7.0	3.0	2.4×2.5×2.1
TC-6	6	2	24	1.2	7.0	6.0	2.4×2.9×2.5
TC-9	9	3	36	1.7	9.0	7.0	2.7×2.9×2.5
TC-12	12	4	48	2.2	11.0	7.5	3.0×2.9×2.5
TC-15	15	5	60	2.7	11.5	8.0	3.3×3.0×2.5
TC-21	21	7	84	4.0	13.5	9.0	4.6×3.0×2.6
TC-24	24	8	96	4.5	16.5	10.5	4.9×3.0×2.6
TC-27	27	9	108	5.0	17.0	11.0	5.2×3.0×2.6
TC-30	30	10	120	5.5	17.5	11.5	5.5×3.0×2.6
TC-36	36	12	144	7.0	23.0	16.0	6.6×3.0×2.6
TC-45	45	15	180	8.5	25.0	19.0	7.5×3.0×2.6
TC-60	60	15	180	12.5	33.0	22.0	7.5×3.3×3.0
TC-80	80	20	240	16.2	40.0	24.0	9.0×3.3×3.0
TC-102	102	17	204	18.5	53.0	35.0	8.8×3.6×3.3
TC-120	120	20	240	20	60.0	40.0	9.7×3.6×3.3
TC-150	150	25	300	24	75.0	47.0	11.2×3.6×3.3

成功案例

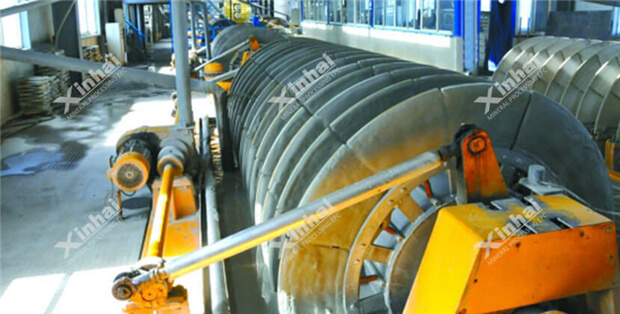

廣西某大型礦廠精礦階段苦于脫水量達不到要求，經業內人士推薦，找到鑫海礦裝。鑫海技術人員利用自身的經驗，對其該選廠進行重新試驗作業，為其提供了陶瓷過濾機設備，應用到選廠中后，該款陶瓷過濾機，擺脫了脫水效果難的困局，脫水率高達95%，該陶瓷過濾機不僅生產率高，而且效益好，節約了35%的能耗，產出的濾液水清澈透明，還可回收再利用，深得客戶喜愛。
