白鎢礦是鎢礦資源的主要來源類型之一，多為砂巖型、復合型（細脈浸染型-云英巖矽卡巖復合型），常與多種鉬鉍等有色金屬礦物伴生或共生，有用礦物嵌布粒度較細，多呈浸染狀嵌布于礦石中，選礦工藝相對復雜。根據(jù)礦物嵌布粗細程度可分為重選法和浮選法。

一、白鎢礦重選工藝

重選一般適于嵌布粒度較粗的白鎢礦。通常情況下白鎢礦相對密度為5.8～6.2g/cm³，重于石英、長石、方解石等脈石礦物，與螢石、石榴石等脈石礦物的密度也有相當差距。因此，可采用重選法直接獲取合格白鎢礦。

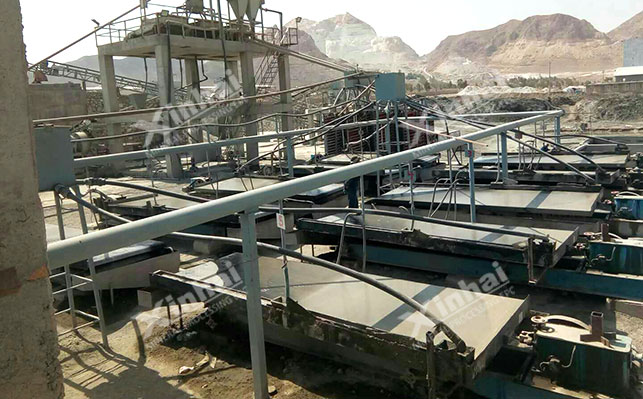

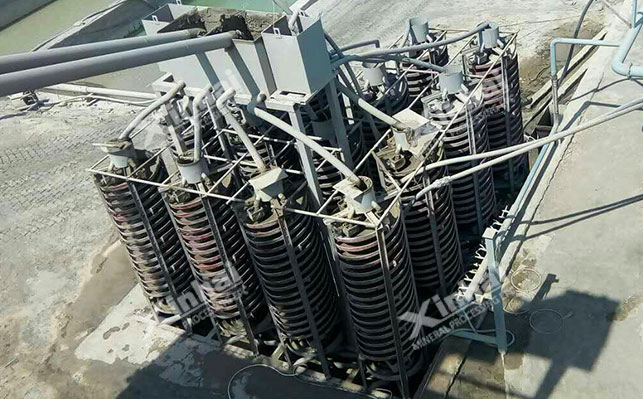

由于白鎢礦性脆，磨礦中易泥化，因此在滿足基本單體解離的條件下，應盡可能在較粗的碎磨粒度下將白鎢礦回收；或采用分段碎磨、分段選別工藝流程，通過重選設(shè)備（螺旋選礦機、螺旋溜槽、選礦搖床、離心選礦機，跳汰機等）使逐步解離的白鎢礦充分回收，而細粒白鎢礦的重選效果較差。

在磨礦過程會產(chǎn)生粗細不勻的磨礦產(chǎn)品，由于細粒白鎢礦不適于采用重選進行選別，因此在粗粒白鎢礦重選后，往往需要對細粒白鎢礦進行浮選，即采用重-浮聯(lián)合工藝流程。

對于一些同時含黑鎢礦和白鎢礦的鎢礦，可采用單一重選或重-浮聯(lián)合工藝流程，白鎢礦可隨黑鎢礦在重選法中一并得到回收。白鎢礦重選工藝流程通常采取分段磨礦、分級重選、粗粒早收、中礦再磨再選，細泥集中單一處理、重選粗精礦多種方法聯(lián)合精選等。

二、白鎢礦浮選工藝

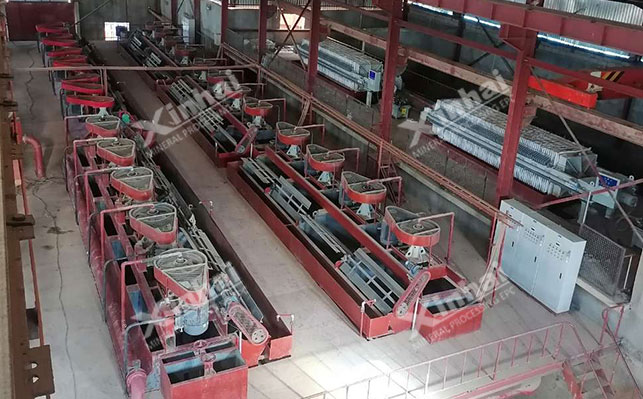

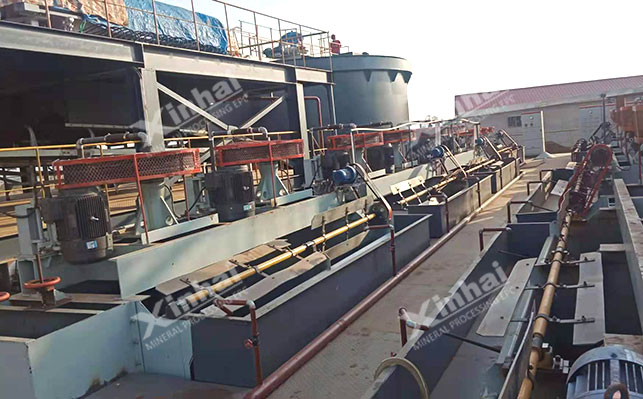

浮選一般適于處理于嵌布粒度較細的白鎢礦（自身具備良好的可浮性），其浮選流程可分為粗選和精選兩部分：

1、白鎢礦粗選工藝

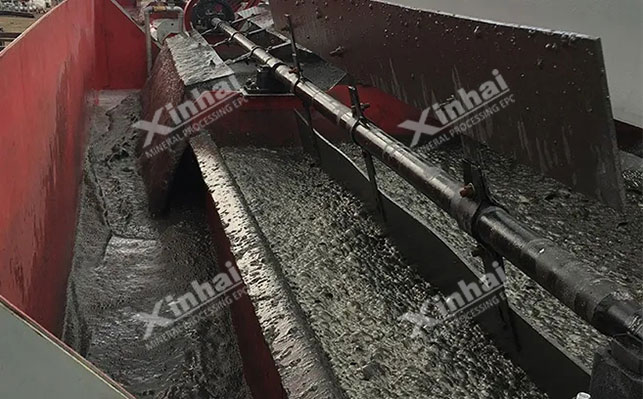

粗選主要是大限度地提高白鎢礦回收率。主要采用石灰浮選法，利用Ca₂+在脈石礦物表面的吸附，改變脈石礦物表面的電位，隨后添加碳酸鈉沉淀脈石礦物表面的Ca，白鎢礦表面也吸附Ca，但其表面電荷不變?nèi)詭ж撾?，不產(chǎn)生CaCOs沉淀，因此添加水玻璃等抑制劑只對脈石礦物抑制，對白鎢礦沒有影響，從而達到鎢礦與脈石礦物的分離。

2、白鎢礦精選工藝

精選通常會經(jīng)過多次選別，以獲得合格的鎢精礦。白鎢礦精選的關(guān)鍵在于使含鈣的脈石礦物與白鎢礦分離。常用的工藝有常溫法和加溫法。

白鎢礦常溫浮選法：主要是采用堿性介質(zhì)-脂肪酸法，在白鎢粗選中多采用碳酸鈉-水玻璃作為調(diào)整劑和抑制劑組合，其次是氫氧化鈉-水玻璃以及碳酸鈉-氫氧化鈉-水玻璃等。

白鎢礦加溫浮選法：主要有兩種：一是對白鎢粗精礦單一添加大量水玻璃，在高濃度下加溫攪拌后，利用礦物間表面吸附的捕收劑膜解析速度的不同，提高抑制的選擇性，然后稀釋精選。二是在加溫前添加少量捕收劑，使鎢礦物預先吸附捕收劑，實現(xiàn)對含鈣脈石礦物的選擇性抑制作用，并根據(jù)白鎢粗精礦礦物學特性，在添加大量水玻璃同時，選擇性添加少量氫氧化鈉和硫化鈉，強化對脈石礦物和硫化物選擇性脫藥和抑制作用，實現(xiàn)鎢礦精選。

上述是白鎢礦選礦常見的選礦工藝及工藝流程，在實際選礦中，對于白鎢礦的選別，需要先確定鎢礦物的礦石成分及難選程度。小編建議選擇有資質(zhì)的廠家進行選礦試驗分析，通過分析結(jié)果定時符合條件的白鎢礦選礦工藝方案及配套的白鎢選礦設(shè)備，切不可胡亂套用。
