<button id="mqysk"></button>

首頁> 赤鐵礦> 【案例解析】某微細粒赤鐵礦選礦工藝流程

【案例解析】某微細粒赤鐵礦選礦工藝流程

2024-06-13 來源：鑫海礦裝 (314次瀏覽)

溫馨提示: 如果你想了解更多信息（如產品價格、參數、規格及處理能力等），請聯系鑫海客服。

在線留言在線咨詢

我國鐵礦雖儲量多，但大部分都以“貧細雜”為主，礦物性質差異大且選礦難度也較大。目前可處理赤鐵礦的選礦工藝流程可有階段磨礦或連續磨礦、粗細分選、重選-高梯度磁選-陰離子反浮選工藝，連續磨礦、強磁選-陰離子反浮選工藝和焙燒、階段磨礦-高效磁選-陽離子反浮選工藝等。但具體如何選擇，需根據赤鐵礦石性質而定。下面我們以某細粒赤鐵礦為例，介紹其中一種赤鐵礦選礦工藝流程。

赤鐵礦選礦工藝流程

某細粒赤鐵礦礦石性質

該赤鐵礦中鐵為主要的可選元素，其中包含磁鐵礦、赤鐵礦、硅酸鐵、碳酸鐵和硫化鐵等，主要脈石礦物是SiO₂，有害雜質磷和硫都很低，對鐵精礦品位的影響很小。

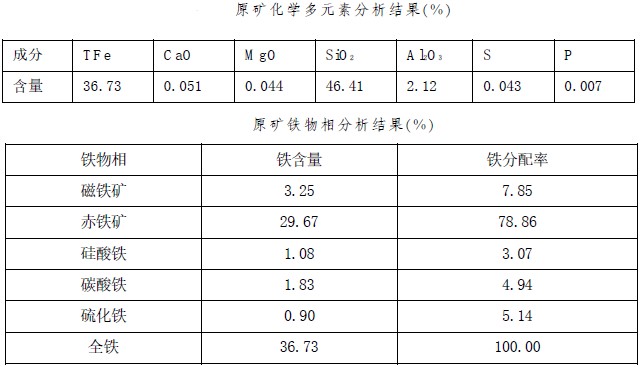

某細粒赤鐵礦礦石性質

通過顯微鏡下對鐵礦物的嵌布粒度統計，鐵礦物的單體解離度需達到90%以上，磨礦至-0.043mm占90%，才能實現礦物單體解離，因此在選礦過程中，需重視磨礦和分級過程，并要充分發揮預先強磁拋尾的作用，使得在實現礦物較充分單體解離的同時，減少因為過磨所造成的泥化對后續各選別作業的影響。

某細粒赤鐵礦選礦工藝設計

最終通過選礦實驗分析，為該細粒赤鐵礦設計了合理的選礦工藝流程：即階段磨礦-弱磁選-高梯度強磁選-重選-反浮選工藝方案。其中，磨礦細度為-0.074mm占83%，給礦濃度為28%，弱磁場強為1200Oe，強磁場強分別為10000Oe、8000Oe，該條件下進行選礦，獲得的鐵精礦品位可以達到65.32%，且鐵回收率為80.43%。

某細粒赤鐵礦選礦工藝設計

該工藝流程較為突出的特點是在磨礦之后，對礦物進行磁選拋尾，然后再對礦物進行強磁選，盡早地拋去一部分尾礦，這樣可以提高之后作業的效率和選礦效果；另外，通過搖床對強磁磁選的尾礦進行選別，其精礦和磁選所得的粗精礦再經過細磨，可使鐵礦物充分單體解離，最終由反浮選作業除去脈石礦物，以得到較高鐵精礦品位的產品。

以上便是某細粒赤鐵礦選礦工藝流程的介紹，在實際選礦廠中，由于各礦物間，所含礦石性質都有所差異，不可一概而論，因此建議，先進行選礦試驗，通過試驗分析設計適合的赤鐵礦選礦工藝方案，已到達理想的投資回報。

內容版權歸鑫海礦裝所有
未經許可不可擅自使用如需轉載文章
請聯系我們授權
侵權必究！

上一篇：不同因素對石墨鱗片選礦的影響

鱗片石墨具有良好的可浮性，其質量與鱗片大小有很大的關系，因此在選別過程應盡量注意保護大鱗片不受破壞，這也就增加了選礦的難度。鱗片石墨的傳統選礦法是將粗精礦經過多段再磨再選，及早回收有用礦物。但是這種復雜的磨礦-浮選工藝使大部分已經單體解離的石墨大鱗片遭到破壞，因此選擇多段磨礦多段選別的方法并不能保護石墨鱗片。了解造成鱗片破損和影響精礦品味的因素，并根據實際情況進行工藝的調整來提高選礦效率。這些因素包含了如磨礦介質、磨礦細度、再磨段數、浮選設備等，下面我們一起來了解一下。

上一篇：鉛鋅礦選礦時用到的浮選抑制劑有哪些？

鉛鋅礦浮選選礦時，藥劑的選擇很重要，抑制劑在鉛鋅礦在浮選過程中，主要的作用是抑制鋅浮選鉛，因為方鉛礦的天然可浮性比閃鋅礦強，而且在方鉛礦被抑制以后很難被活化，除此之外在大多數鉛鋅礦床中鉛品位大都低于鋅，因此，抑鋅浮鉛更為合理。本文將著重介紹鉛鋅礦抑制劑類型。
