高頻振動篩結構-特點-參數介紹

2020-12-08 來源：鑫海礦裝 (2756次瀏覽)

溫馨提示: 如果你想了解更多信息（如產品價格、參數、規格及處理能力等），請聯系鑫海客服。

在線留言在線咨詢

高頻振動篩是礦山選礦廠常用的一種篩分設備，即與破碎形成破碎篩分作業，或與磨礦形成磨礦篩分作業等，具有高頻率、高振動強度、低振幅等特點，主要適用于0.5mm以下細粒物料的濕式分級與固液分離。

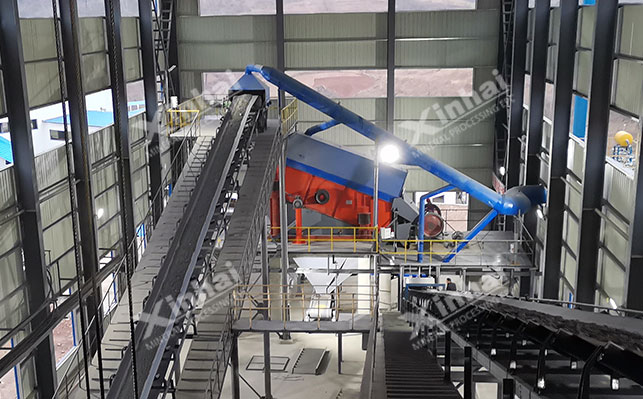

高頻振動篩

高頻振動篩結構

其主要由篩箱、篩面、激振器、礦漿分配器、機架、懸掛（或支撐）裝置、篩網和電機等部件組成。下面主要介紹前三個較為主要的部件如下：

篩箱：是主要工作和承載部件，是由篩框和固定在它上邊的篩組成。載荷特性決定篩框必須有足夠的強度、剛度和耐磨性，因此，各部件連接要牢固可靠，且整體重量要盡量輕。

篩面：是承受物料并使物料完成篩分或脫水過程的重要部件，一般采用不銹鋼焊接篩網，曬風尺寸可達到0.25mm，其結構的好壞直接影響到篩分脫水效果。

激振器：是振動篩的關鍵部件，主要起到振動作用，實現物料的篩分。采用外置式塊偏心結構，篩箱兩側各布置一組激振器，每組激振器兩套軸承。

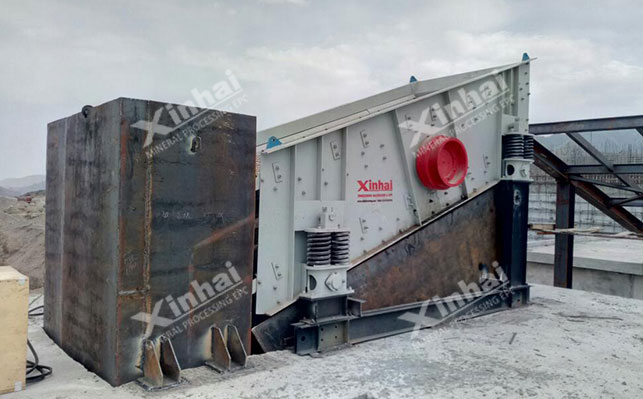

高頻振動篩結構特點

高頻振動篩工作原理

電動機經由三角皮帶迫使激振器主軸進行回轉，因激振器上不平衡重物的離心慣性力作用，使篩箱振動（改變激振器偏心重，可獲得不同振幅）。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

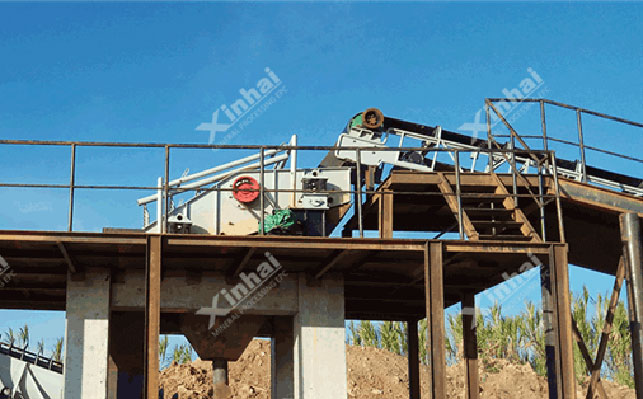

高頻振動篩工作原理

高頻振動篩優勢特點

1、高振次、低振幅，能有效降低礦漿的表面張力，有利于細、重物料的析離分層而加快細、重物料透篩。

2、采用疊層篩網，單層孔徑增大，篩網壽命增加，防堵防磨。

3、多路給礦，篩面利用率高，設備處理能力大，功耗低。

4、橡膠彈簧支承篩框，隔振吸聲，噪音低，設備動負荷小，不需混凝土基礎。

高頻振動篩應用

高頻振動篩應用條件

在選礦廠磨礦分級作業中，磨礦產品從排料口排近泵池，繼而使用渣漿泵把礦漿送入高頻篩，篩分之后的高頻篩的篩下物料即作為合格礦漿，準備進入下一道選礦工序，而高頻篩的篩上物料返回磨機再次進行研磨，這就是所說的閉路篩分。

高頻振動篩技術參數

型號	振動頻率(min-1)	分離粒度(mm)	生產能力(t/h)	驅動功率(kw)	外形尺寸(長×寬×高)(m)
GPS-900-3	2850	0.045－2.0	2-16	1.5	2.7×1.6×2.7
GPSII-900-3(雙層)	2850	0.045－2.0	4-20	1.5	2.7×1.6×2.7
GPS-1200-3	2850	0.045－2.0	5-20	2.2	2.7×1.6×2.9
GPSII-1200-3	2850	0.045－2.0	7-30	2.2	2.7×1.6×2.9
GPS-1400-3(雙層)	2850	0.045－2.0	8-25	3.0	2.8×2.2×3.4
GPSII-1400-2(雙層)	2850	0.045－2.0	8-30	3.0	2.8×2.2×3.4
GPS(篩板)－4	2850	0.1-2.0	5-25	2.2	3.6×1.8×3.4
GPS(篩板)－6	2850	0.1-2.0	7-35	3.0	2.8×2.2×3.4

以上是高頻振動篩的結構、原理、特點、應用及參數詳情。想了解更多高頻振動篩或其他振動篩設備及價格信息，歡迎咨詢鑫海礦裝！

其他振動篩設備推薦：
直線振動篩
 自定中心振動篩
 圓振動篩
