鎢是一種稀有金屬，分布較為廣泛，幾乎存于各類巖石中。由于其含量低，只能通過有相關地質作用加以富集，才成形成礦床加以開采。目前，在自然界中已發現鎢礦的種類有20多種，其中白鎢礦和黑鎢礦的開采的價值更高，也是鎢礦資源的主要來源類型。

在選礦方法上，因白鎢礦和黑鎢礦兩者礦物性質及礦床類型存在差異，其工藝也有很大差別，下面我們分別介紹白鎢礦和黑鎢礦的礦石性質及其選礦方法。

一、白鎢礦選礦方法

白鎢礦一般多為砂巖型、復合型（細脈浸染型-云英巖矽卡巖復合型)，常與多種鉬鉍等有色金屬礦物伴生或共生，有用礦物嵌布粒度較細，多呈浸染狀嵌布于礦石中。

根據礦物嵌布粗細程度，白鎢礦選礦可分為重選法和浮選法兩種，對于嵌布粒度較粗的白鎢礦，一般重選法便能很好的獲取合金白鎢礦；對于嵌布粒度較細的白鎢礦，則更適合浮選法。

1、白鎢礦重選方法

礦相對密度為5.8～6.2，與脈石礦物密度有較大差異，因此，可采用重選法直接獲取合格白鎢礦。

2、白鎢礦浮選方法

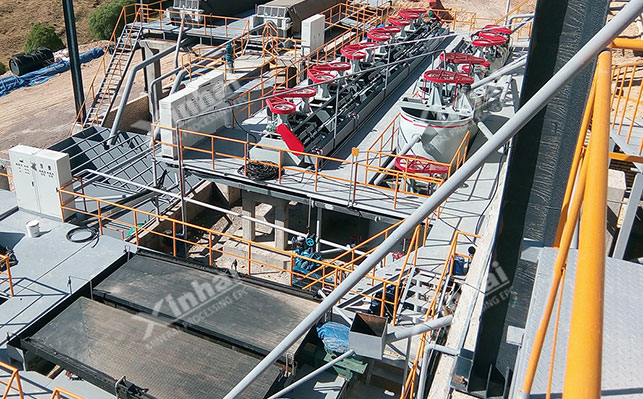

白鎢礦具有較好的天然可浮性，其浮選流程大致分為粗選和精選兩部分：粗選主要是大限度地提高白鎢礦回收率，而精選是得到合格鎢精礦，為了得到合格的鎢精礦，往往需要多次精選才能達到預期效果。

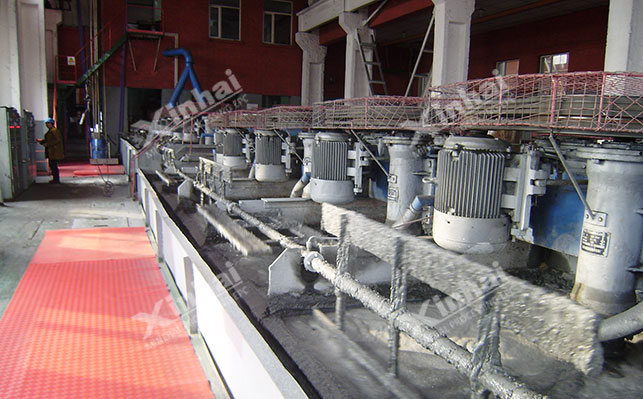

白鎢礦粗選：常用的方法為石灰法，利用Ca2+在脈石礦物表面的吸附，改變脈石礦物表面的電位，隨后添加碳酸鈉沉淀脈石礦物表面的Ca，白鎢礦表面也吸附Ca，但其表面電荷不變仍帶負電，不產生CaCOs沉淀，因此添加水玻璃等抑制劑只對脈石礦物抑制，對白鎢礦沒有影響，從而達到鎢礦與脈石礦物的分離。

白鎢礦精選：關鍵在于能使含鈣的脈石礦物與白鎢礦分離。常用的工藝為常溫法和加溫法，常溫法對礦石的適應性不強，選別指標波動性較大，浮選白鎢精礦品位一般為55%~60%，含雜質高，通常通過加鹽酸浸出的方法最終達到回收65%以上的鎢精礦。

加溫法其實質主要是指粗選而來的精礦進行濃縮，濃縮的礦漿濃度在60％-70％之間，隨后向其中添加大量水玻璃，在高溫下進行攪拌，最終對礦漿進行稀釋，再常溫浮選。

二、黑鎢礦選礦工藝

黑鎢礦一般多為石英大脈型或細脈型礦床，黑鎢礦常呈粗大板狀或細脈狀晶體在石英內富集，嵌布粒度較粗，易分離。對于與其共生脈石礦物，黑鎢礦的密度較大，一般采用重選為主的聯合選礦方法，流程分為粗選、重選、精選和細泥處理等選別作業。

1、黑鎢礦粗選流程

由于黑鎢礦在石英脈石中分布不均勻，常呈厚板狀或細脈狀，礦脈較窄，且厚度不均勻，在重選前需要先進行手選丟廢作業。

2、黑鎢礦重選流程

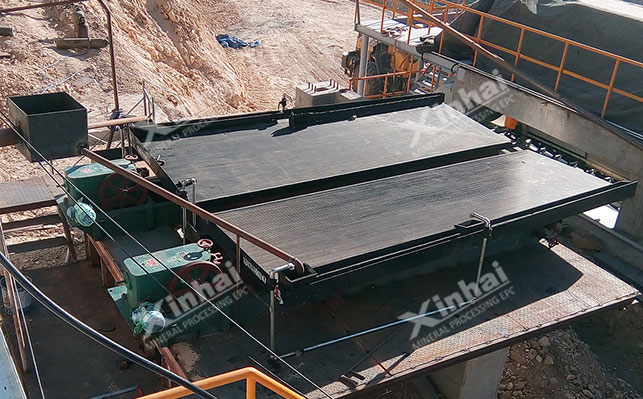

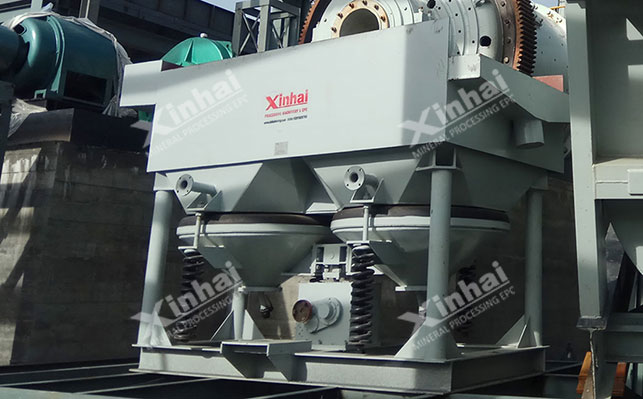

一般采用多級跳汰、多級搖床、中礦再磨的流程。細碎后的合格礦經振動篩分級后進行多級跳汰，產出跳汰重選毛砂，粗粒級跳汰尾礦進入棒磨機再磨，細粒級跳汰尾礦經水力分級機分級后進入多級搖床一粗一掃生產出搖床重選毛砂，搖床尾礦排入尾礦庫，搖床中礦返回再磨再選，跳汰和搖床的重選毛砂進入精選作業。

3、黑鎢礦精選流程

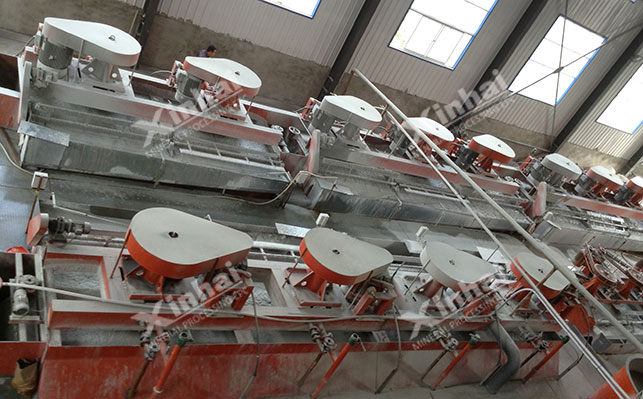

一般采用浮-重聯合或浮-重-磁聯合的多種選別工藝，并在精選段對伴生元素進行回收。 通過粗細粒臺浮和機浮脫除硫化礦，臺浮和機浮選硫化礦合并進入硫化礦浮選分離，臺浮和機浮黑鎢礦進一步通過重選生產出黑鎢精礦，如果黑鎢精礦中含有白鎢礦或錫石，則通過重選-浮選或重選-浮選-磁選(電選)等聯合流程選出黑鎢精礦、白鎢精礦和錫精礦。

4、黑鎢礦細泥處理流程

通常情況下，黑鎢礦對細泥會進行單獨處理。先進行脫硫，然后根據細泥物料性質通過重選、浮選、磁選、電選等選別工藝或幾種工藝的聯合選別工藝，對鎢 礦物進行回收，同時對伴生金屬礦物進行綜合回收利用。

以上是鎢礦選礦的常見工藝流程，除此外，磁選和電選有時也用在鎢礦精選作業中，主要是用于黑鎢礦與白鎢礦、黑鎢礦與錫石、白鎢礦與錫石以及鐵磁性物質的分離。

對于鎢礦的選別，需要先確定鎢礦物的礦石成分及難選程度，建議尋找有選礦資質的廠家進行選礦試驗，根據報告定制符合實際情況的工藝流程，才能有效選別有用礦物，切記不可胡亂套用。
