首頁> 選礦知識> 影響堆浸法提金的因素有哪些？

影響堆浸法提金的因素有哪些？

2020-04-01 來源：鑫海礦裝 (2589次瀏覽)

溫馨提示: 如果你想了解更多信息（如產品價格、參數、規格及處理能力等），請聯系鑫海客服。

隨著黃金產業的不斷發展，高品位金礦資源越來越少，對低品位金礦的開發和利用日益受到人們的重視。堆浸法作為金礦石的選礦法之一，是選別低品位金礦的有效方法。

堆浸法提金就是在由瀝青、混凝土或塑料等材料鋪筑的防漏底墊上堆積破碎至一定粒度的含金的礦石，從上方噴淋氰化溶液，使金溶解，再通過趁機提取的方式提金。堆浸法具有流程短、成本低、易操作、見效快等優點，因此在選金行業中獲得了廣泛的應用。但堆浸法受到眾多因素的影響，若處理不好易導致生產不達標、工藝事故等問題，從而影響選廠效益。

下面，本文將從礦石、浸出液、噴淋和堆浸這四個方面來簡述堆浸法提金的影響因素：

1、礦石方面的影響

金礦中常常還有其他種類的礦物組分，如鐵礦物、鉛礦物、銻礦物等。其中金屬組分會對氰化浸出產生一定的影響，減緩或加速金的溶解。如果金礦中含有碳質物，則會影響被碳物質包裹的礦石顆粒與氰化物溶液進行反應，阻礙金的溶解。而且礦石中具有活性碳會將已溶解的金吸附，產生劫金現象，從而降低了金的浸出率、回收率，對提金過程產生嚴重的影響。

礦石影響堆浸

為減輕、消除其他礦物組分對堆浸法提金的有害影響，在氰化浸出前應先用飽和的堿性溶液對礦堆進行充分地噴淋洗礦，使其他有害礦物組分沉淀、分解，使排出礦堆的溶液的PH值保持在9.54以上，并棄去洗礦水。此時，便可用堆浸法進行提金。

通常，礦石粒度越小，其浸出時間就越短，浸出率也越高。但在實際情況中，將已破碎到5~20毫米的礦粒進行堆浸。如粉礦量-200目含量超過35％，若用常規的堆浸法，則會造成礦堆表面板結形成溝流，降低金的浸出率。

2、浸出液方面的影響

使用低濃度的氰化物溶液，如氰化物溶液的濃度在0.05%以下時，金的溶解速度快；使用高濃度的氰化物溶液，如氰化物溶液在0.15%以上時，金的溶解速度慢。因此，根據礦石成分和不同的浸出階段，將氰化物溶液的濃度控制在0.025%~0.1%之間比較合適。

金的溶解速度與溶液中氧的濃度成正比，氧的濃度的降低必然導致金的溶解速度的降低。因此，要對浸出液進行通風通氧，保證參與反映的氧氣隨時充足。

3、噴淋方面的影響

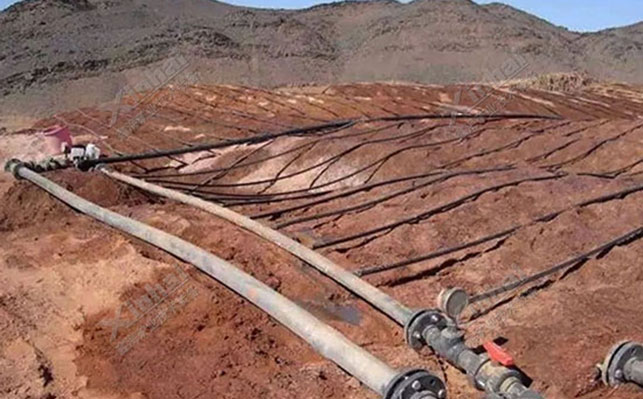

堆浸噴淋

當噴淋強度大時，溶液與礦石之間的相對運動得以加強，強化擴散，提高了浸出率。但噴淋強度不宜過大，否則會使礦物中的雜質浸出，降低浸出液中的含金量。一般來說，噴淋強度控制在0.05~0.1L/t每分鐘之間。

4、堆浸方面的影響

礦堆的滲透性好，含金溶液能夠通過礦堆及時的排出，加快浸出反應速度，縮短周期，提高浸出率。入浸礦粒的大小、礦石中粘土含量等因素都會影響礦堆滲透性。

浸透性好的礦石，可將礦堆高度設高一些。浸透性差的礦石，其礦堆高度不宜太高，否則會降低礦堆滲透性，延長浸出時間。一般來說，礦堆高度保持在3~10米為宜。可以通過試驗來確定礦堆的高度。

雖然堆浸法提金工藝流程短、見效快，但在提金過程中受到眾多因素的影響。為保證提金的順利進行，必須綜合考慮各種影響因素，采取有效措施加以分析、研究和控制。

內容版權歸鑫海礦裝所有
未經許可不可擅自使用如需轉載文章
請聯系我們授權
侵權必究！

上一篇：【選礦項目】幾內亞6000TPD金礦選選礦項目進度介紹

2018年，鑫海礦裝與該項目公司正式簽訂4000tpd金礦選廠項目合同，為其提供了一站式、定制化礦業全產業鏈服務（EPCM+O），僅歷時10個月（含運輸和通關2個月）便實現了該項目的正式投產，選廠經濟效益相當可觀。

上一篇：揭秘金礦炭浸法工藝流程，從礦石到金錠到底有幾步？

在浸出槽中加入活性炭，浸出與吸附同時進行，即邊浸邊吸，稱為炭浸法（CIL），它是在炭漿法的基礎上發展起來的，優點在于減少浸出槽數目，縮短流程，因而可以減少基建投資與生產費用；邊浸出邊吸附，改善了金的溶解動力學條件，有利于金的浸出和吸附。炭浸法主要包括浸出原料制備、攪拌浸出與逆流炭吸附、載金炭解吸、電積電解、熔煉制錠、炭再生等作業。
