礦山建設開發具有系統復雜、投資大、風險高的特點，其風險不僅體現在資源情況的不確定性，還體現在項目建設和生產經營階段存在的各類風險。為確保項目順利投產并取得預期的經濟效益，礦山設計工作尤為重要。礦山設計服務于礦山項目的整個生命周期，合理的礦山設計能夠有效減少投資、規避風險，并保證礦山建設項目順利推進。

鑫海礦裝礦山設計院設有地質、采礦、選礦、尾礦、總圖、給排水、暖通、電力電信、儀表及自動化、土建和鋼結構、概預算、技術經濟等專業，能夠?yàn)榈V業項目提供周到的咨詢、設計和服務。

鑫海礦裝礦山設計院擁有中華人民共和國住房和城鄉建設部頒發的冶金行業乙級設計資質，為國內2000多個項目提供過咨詢服務，參與設計和建設的冶金礦山、有色金屬礦山、黃金礦山和非金屬礦山項目200多項，遍布世界90個國家和地區。僅2020年上半年參與設計項目近30項，意向項目20多項。

一、礦山設計內容

在礦山工程項目設計開始前，鑫海礦裝有針對冶金、有色、黃金、非金屬等各類礦種的試驗研究，根據試驗結果推薦合理的加工生產工藝流程和回收指標，進行科學的礦山設計。礦山設計中比較重要的三部分內容包括：可行性研究、初步設計、施工圖設計。

1、可行性研究

根據項目所在地的環境條件和政策要求，從技術保證和經濟角度為每個設計項目量身定做合理的工藝配置，可以按照中國標準、澳大利亞JORC 標準、Valmin 規范以及加拿大NI43-101 標準出具可行性研究報告。

2、初步設計

初步設計對可行性研究所確定的工藝方案、設備配置進行優化、細化和指標分解，精準對接后期建設。對于改、擴、繼建企業，初步設計還會在內容里說明礦山的現狀、特點、存在主要問題以及主要建筑物和設備的利用情況。

3、施工圖設計

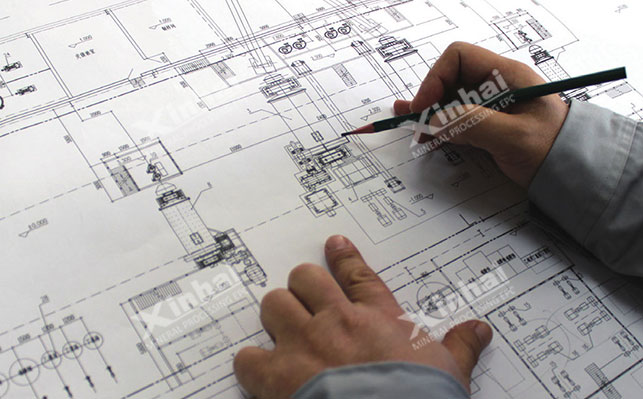

根據工藝配置和定貨后的設備資料，配置基礎、結構及安裝詳圖，統計挖、填方工程量及建筑、安裝材料消耗、人員配備和工時消耗。提交的每張圖紙都滿足施工需要。

二、鑫海礦山設計院優勢

1、經驗豐富的專業設計人才

鑫海礦裝礦山設計院擁有冶金行業乙級設計資質，擁有地質、采礦、礦山機械、井建、選礦、給排水、暖通、尾礦、管道、技術經濟、概預算、熱工、總圖、土建、電力、自動化、3D、鋼結構等6個科室、18個專業、80多位專業設計人才，可提供黑色金屬礦山、有色金屬礦山、黃金、非金屬礦山等的礦山工程設計與咨詢服務，設計規模從每年幾百噸到每年幾百萬噸。

此外，鑫海礦裝礦山設計院可提供售前礦山設計服務，按照客戶要求，并根據類似礦山的實際生產經驗，出具初步的選礦工藝流程、設備清單及總投資估算等。

2、多種礦山設計類型選擇

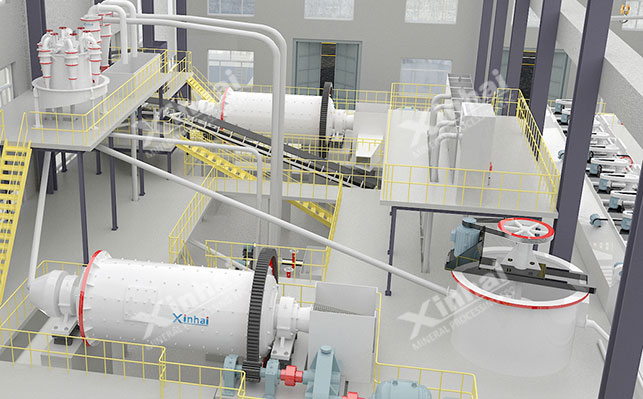

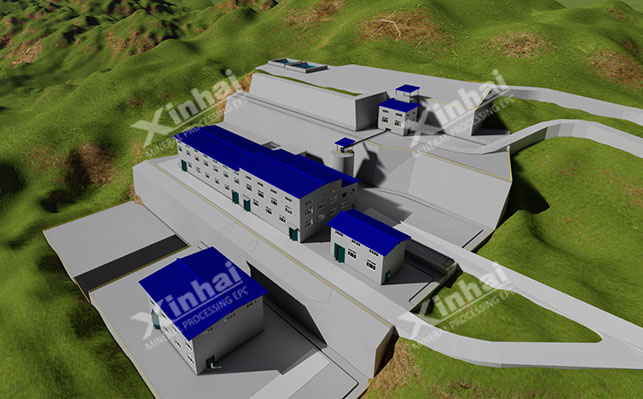

鑫海礦裝礦山設計院擁有專業的SolidWorks三維設計軟件和PDM 設計管理系統，可進行常規礦山設計、移動式選礦廠設計、3D礦山設計和組合式鋼結構選礦廠生產線設計，即可以將地表以上的各種鋼筋混凝土礦倉、水池、平臺、設備支撐、漏斗、溜槽等設計和制造成組合式鋼結構式，在礦山現場很靈活地組裝，既減少了土建工作量和施工時間，又減少了投資，也便于拆卸和移動。針對國外部分地區小型金礦選廠的需求，鑫海礦裝礦山設計院開發了模塊式選礦廠鋼結構施工圖設計及拆圖，并根據需要逐步形成一套小型鋼結構整體機架式標準化系統設計。

3、可按多種國際設計標準設計

鑫海礦裝礦山設計院不僅可以按照中國標準設計，還可按澳大利亞JORC 標準、Valmin 規范以及加拿大NI43-101 標準設計。鑫海分別與澳大利亞和加拿大的礦業設計咨詢公司建立了戰略合作關系，雙方戰略合作，優勢互補。礦業全產業鏈服務（EPCM+O）中“E”部分，方案確定由雙方共同完成，具體工作以鑫海為主完成，設計審核和資質由澳大利亞或加拿大的鑫海合作方負責。

對于非洲、南美洲、中亞、東南亞等一些國家和地區，鑫海礦裝礦山設計院可參照中國、澳大利亞、加拿大和當?shù)貒?guó)家的標準和規范進行設計。

4、以創新思維進行針對性設計

世界上沒有兩座完全相同的礦山，鑫海針對每一座礦山量身定做選礦設計方案，而不是僅僅“拷貝”方案。

三、鑫海經典選礦項目案例

幾內亞6000tpd金礦選礦項目(項目詳情)

礦石性質：該項目礦石主要為氧化礦，礦石80%為粉狀粘土礦，含顆粒金，礦石平均品位為1.0g/t，雜質元質甚少，金為唯一可回收元素。

鑫海方案：一段閉路磨礦分級 - 重選 - 氰化提金 - 解吸電解、冶煉 - 尾礦處理。

該項目礦石80%為粉狀粘土礦，原礦含水25~30%。鑫海礦裝一方面解決了粉狀粘土礦的易堵和給礦問題，另一方面采用了重選+氰化工藝流程，特意強化了重選作業及磨礦流程，在重選作業先回收一部分顆粒金，降低進入浸出作業的金品位，從而降低藥劑消耗，降低選礦生產成本。

巴基斯坦1500tpd銅礦選礦項目(項目詳情)

礦石性質：該項目礦石礦物組成較為簡單，金屬礦物主要為黃銅礦、黃鐵礦等。非金屬礦物主要為石英、綠泥石等。從多元素分析結果可以看出，該礦石中可供回收利用的元素為銅。原礦含銅品位為0.80%。

鑫海方案：兩段半一閉路破碎-一段閉路磨礦-一次粗選、兩次掃選、兩次精選浮選-兩段機械脫水工藝流程。

粗碎、半段破碎選用顎式破碎機，細碎選用圓錐破碎機，篩分作業選用重型圓振動篩，最終碎礦產品粒度為-12mm；磨礦作業選用濕式格子型球磨機，預先分級選用直線振動篩，控制分級選用XCⅡ分級型水力旋流器組。最終磨礦細度為-200目占68.0%；采用石灰作為調整劑，Z200為捕收劑，原礦磨礦至-200目占68.4%，粗選、兩次掃選作業選用XCF型/KYF型浮選機，兩次精選作業選用BF型浮選機。最終，浮選銅精礦品位為20.00%，銅回收率達90.00%。一段脫水作業選用高效化改造濃縮機，二段脫水作業選用廂式壓濾機一臺。最終，銅精礦濾餅含水約20%。

坦桑尼亞1200tpd金礦選礦項目(項目詳情)

礦石性質：該項目礦石主要為硫化礦和氧化礦兩種。氧化礦品位為2.4g/t，金為唯一有價可供回收的元素，全泥氰化提金工藝可得金浸出率為93.75%；硫化礦含金為10.7g/t，金為唯一有價可供回收的元素，全泥氰化提金工藝可得金浸出率為91.58%。

鑫海方案：全泥氰化工藝流程；

破碎階段：采用一段開路破碎；磨礦分級階段：采用一段閉路磨礦，旋流器分級作業；選別作業采用全泥氰化提金工藝，載金炭進入解吸電解系統提金，冶煉金泥，尾礦進行濃縮脫水后干堆。

山東1000tpd金礦選礦項目(項目詳情)

礦石性質：該礦床以穩定的標準型礦物為特征，重復出現不同的礦化階段，硫含量非常低，屬低硫化礦石，其中礦石中金屬礦物為：銀金礦、黃金礦、閃鋅礦、方鉛礦、赤鐵礦等。脈石礦物為：石英、絹云母、長石、方解石、綠泥石、鋯石、磷灰石等。礦床的主要缺點就是有斷泥層，而斷泥層的分布主要沿主裂面分布，厚5-20cm，巖石由灰黑色、灰白色泥物組成。

鑫海方案：一段開路破碎分級-一段開路自磨、一段閉路磨礦分級-浮選-精礦脫水工藝流程。

采用一段開路破碎流程，破碎最終產品粒度≤160mm；采用一段開路自磨、一段閉路磨礦分級流程，磨礦細度－200目占55%。為提高細顆粒級含量，在生產過程中加入適量鋼球，自磨機處于半自磨狀態；分級采用水力旋流器，分級效率高，結構簡單、工作可靠，占地面積少；浮選階段采用XCF-KYF聯合機組，配置簡單合理，減少功耗；精選采用自吸氣SF型浮選機，浮選效果良好；金精礦泵送至原有選廠精礦脫水系統，尾礦輸送至原有尾礦庫和井下充填。

世界上沒有相同的礦山，只有前期進行量身定制的礦山設計，整個選廠才能實現投入、成本、指標、經濟效益間的平衡。鑫海礦裝堅持以創新思維為每一座礦山量身定制設計方案，以強大的技術實力為核心競爭力，為您打造理想礦山效益。
