鋰作為能源供給的重要原料，隨著新能源的迅速崛起，鋰礦資源被推向了開(kāi)發(fā)熱潮。常見(jiàn)的鋰資源以偉晶巖型鋰和鹵水鋰為主，其中鹵水鋰開(kāi)發(fā)難度大，目前多以偉晶巖型為主。而偉晶巖型鋰礦資源又可分為鋰輝石、鋰云母、透鋰長(zhǎng)石、鋰磷鋁石及鐵鋰云母幾種類型。但可通過(guò)技術(shù)手段提鋰的主要有鋰輝石和鋰云母，下面小編將主要介紹這兩種鋰礦石的選礦方法。

1、鋰輝石的選礦方法

鋰輝石屬鏈狀結(jié)構(gòu)硅酸鹽礦物，其顏色多呈灰白、綠、暗綠或黃色，玻璃光澤，半透明到不透明。根據(jù)其礦石性質(zhì)，鋰輝石可采用的選礦方法有浮選法、磁選法和重選法（重懸浮液法），而浮選常作為主要方法，磁選及重選則為輔助方法。浮選主要有：正浮選法和反浮選法。

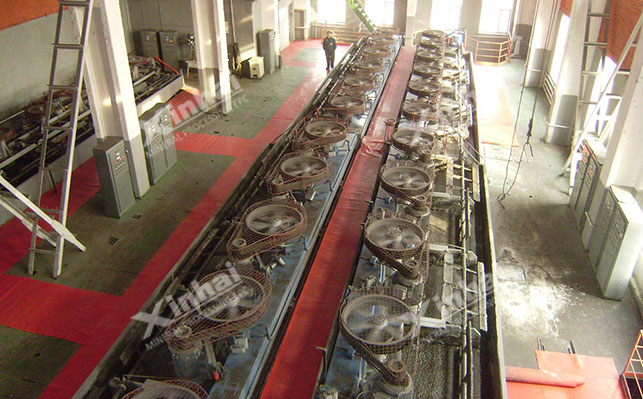

01、正浮選法

該方法是先將礦石磨細(xì)后，利用陽(yáng)離子捕收劑（氫氧化鈉或碳酸鈉）在強(qiáng)堿性條件下，經(jīng)過(guò)高濃度、強(qiáng)烈攪拌、多次洗礦脫泥后，再加入脂肪酸（如油酸）或皂角類捕收劑，直接浮選鋰輝石。在浮選過(guò)程中，無(wú)需添加抑制劑，氫氧化鈉會(huì)與礦漿中的硅酸鹽化合生成玻璃水，能有有效抑制石英、長(zhǎng)石等脈石礦物。

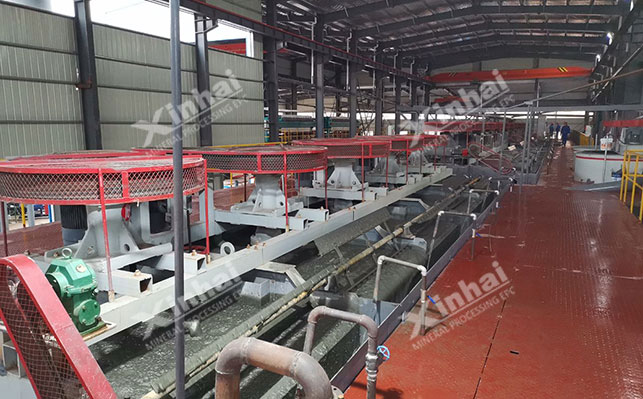

02、反浮選法

反浮選提鋰方法是利用石灰做調(diào)整劑，在堿性介質(zhì)中，添加糊精、淀粉等作為抑制劑，抑制鋰輝石，再用糊精胺類陽(yáng)離子捕收劑捕收脈石礦物，先浮出脈石礦物，尾礦（浮選槽內(nèi)）則為鋰精礦。

2、鋰云母的選礦方法

鋰云母（也稱鱗云母）屬云母族礦物，是一種層狀硅酸鹽，顏色為玫瑰色、紫色、淺紫色、灰黃色，有時(shí)為無(wú)色，無(wú)磁性，可從中提取鋰、銣、銫等有價(jià)金屬。常用的選礦方法有硫酸焙燒法、硫酸鹽焙燒法、石灰石法、氯化焙燒法、壓煮法和堿溶法幾種。

01、硫酸焙燒法

硫酸焙燒法是先將鋰云母和濃硫酸經(jīng)細(xì)磨后，在低溫(110~200℃)下進(jìn)行酸化焙燒，得到酸化熟料冷卻，再經(jīng)水浸得到硫酸鋰溶液。

02、硫酸鹽焙燒法

硫酸鹽焙燒法是將鋰云母與硫酸鹽（硫酸鉀、硫酸鈉或硫酸鈣等）混合后，在一定高溫（800~950℃）下進(jìn)行焙燒，使鋰云母發(fā)生置換，轉(zhuǎn)變成可溶性的硫酸鋰，然后再用水或稀酸浸出后過(guò)濾，得到鋰礦物。

03、石灰石法

石灰石焙燒法是將鋰云母與石灰石混合磨細(xì)至一定細(xì)度后，再經(jīng)高溫（800~900℃）焙燒，冷卻后用水浸出，獲得含鋰溶液。

04、氯化焙燒法

氯化焙燒法主要是將鋰云母與氯化物（氯化鈉和氯化鈣等）磨碎后，在一定溫度下焙燒，使鋰與其他有價(jià)金屬轉(zhuǎn)化為可溶性氯化物，然后通過(guò)水浸得到氯化鋰溶液，氯化焙燒有高溫焙燒和中溫焙燒兩種方法。

高溫法：其焙燒溫度應(yīng)高于堿金屬氯化物的沸點(diǎn)，焙燒過(guò)程中，使堿金屬氯化物揮發(fā)（呈氣態(tài)形式）并與雜質(zhì)分離。

中溫法：焙燒溫度低于堿金屬氯化物的沸點(diǎn)，通過(guò)水浸出得到含堿金屬氯化物的溶液。

05、壓煮法

壓煮法提鋰需要先將鋰云母進(jìn)行焙燒脫氟，使礦相轉(zhuǎn)型，然后在將其與一定量的碳酸鈉混合濕磨，在一定溫度（200℃）和一定壓力（0.2~2MPa）下反應(yīng)，使Na⁺置換出Li⁺，再往浸出液中添加二氧化碳，使碳酸鋰轉(zhuǎn)為溶性碳酸氫鋰，固液分離后得到碳酸氫鋰溶液，加熱分解后得到碳酸鋰產(chǎn)品。

06、堿溶法

堿熔提鋰方法是使氫氧化鈉濃溶液與鋰云母混合，在一定溫度和壓力下發(fā)生反應(yīng)，使Li+被濃堿分解，生成鋁酸鹽和硅酸鹽的混合溶液，然后利用陽(yáng)離子交換樹(shù)脂將混合溶液中鋰、鉀等礦物質(zhì)交換到樹(shù)脂中，再利用稀硫酸溶液將樹(shù)脂中的鋰、鉀置換出來(lái)，獲得鋰鉀混合溶液，最終再用碳酸鈉將將混合溶液中的鋰沉淀出來(lái)。

鋰輝石及鋰云母作為提鋰的主要礦物資源，其提鋰方法各有不同，在實(shí)際選礦廠中，需根據(jù)鋰的礦石性質(zhì)進(jìn)行選擇。因此，小編建議先進(jìn)行選礦試驗(yàn)，通過(guò)試驗(yàn)分析設(shè)計(jì)適合的提鋰方法和定制鋰礦選礦設(shè)備。
