含碳質金礦石被定義為一種含有有機碳的難浸金礦石，礦物中的有機碳與金氰化絡合物發生作用，因此單一的氰化法不能有效提金。另外，其“劫金”效應和碳金相近的可浮性，浮選分離方法更為復雜，且浮選指標較差，基于碳的存在，制約了該類金的開發。但該種含碳金礦石資源儲量大、分布廣，開發利用率不到20%，為了有效提高金礦利用率，針對含碳金礦石開發研究很有必要。下面我們一起來了解，含碳高的金礦石處理方法有哪些？

目前，含碳高的金礦石處理工藝主要有浮選、碳抑制屏蔽后浸出（浸出過程中添加活性炭或樹脂）、預先焙燒、化學氧化、生物氧化預處理等。

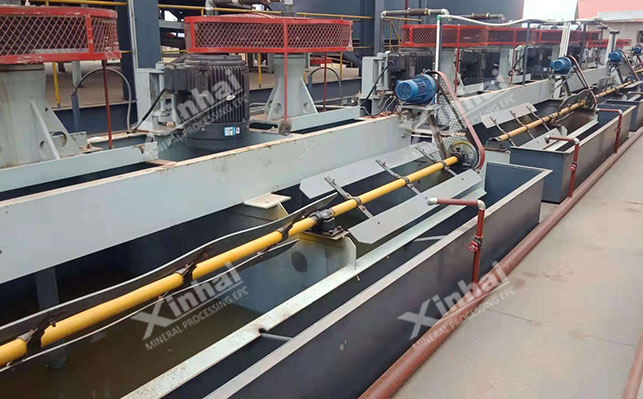

1、含碳高金礦石浮選處理方法

碳質金礦中如果碳、金伴生關系簡單，一般采用優先選碳再選金方法，以提高金精礦品位；而碳、金共生關系密切時，常采用混合浮選碳金，回收率指標高，但金精礦品位一般小于30g/t。

在浮選含碳高金礦石過程中，金的嵌布粒度大小對其浮選效率影響非常大，需跟據碳金的共生關系決定選擇浮選方法，常有優先浮選除碳、抑碳選金、浮選-重選和浮選-氰化聯合流程可選擇。

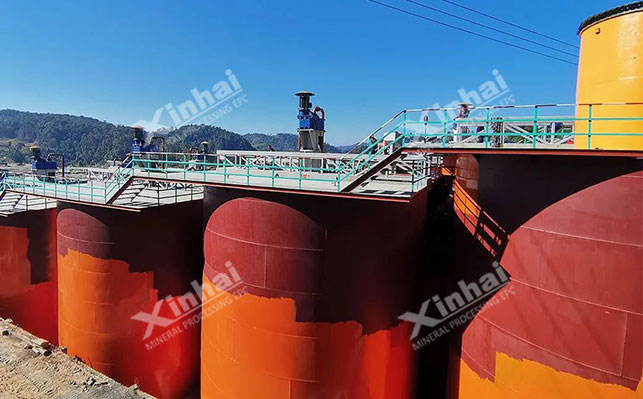

2、含碳高金礦石屏蔽-氰化浸出提金方法

在氰化提金工藝中，為降低和減少碳質對已經溶解金絡合離子的吸附，常加入煤油、柴油、松油、燃料油、芳烴衍生物和對硝基偶氮水楊酸等輕油類，用來屏蔽碳對金的吸附。

通常，屏蔽劑作用效果與碳質結構具有強關聯性。目前，應用較高的屏蔽劑為 NP-10（長鏈聚氧乙烯），結合樹脂吸附氰金，可顯著提高氰化過程中金的回收率。

3、含碳高金礦石焙燒處理方法

焙燒預處理主要氧化碳或使其失去活性，氧化硫化物和打開細粒金礦的微細包裹也有利于微細粒金的團聚。焙燒方式有傳統焙燒（采用循環沸騰爐）和微波焙燒2種。

當對含金品位36.2g/t、含硫14.1%、碳質4.08%的金礦采用微波焙燒處理方法時，在580~750 ℃下焙燒30～45min，金浸出率可達96%。

微波直接焙燒能有效除去碳質，以磁鐵礦為基料極性微波間接焙燒，除碳率高達94%，與常規焙燒相比，微波焙燒能耗低，加熱速度高，焙燒所需時間短。相比較而言，焙燒除碳簡單，焙燒預處理后浸出指標優良。但該工藝投資大、能耗高、焙燒時間長、還排放氣體，而且碳質金礦含硫、含砷，環保處理成本高，適合于大中型礦山。

4、含碳高金礦石化學氧化-鈍化處理方法

化學氧化預處理包括氯化法和加壓氧化法。

氯化浸金法：主要是次氯酸鹽因其強氧化性可使碳對金的吸附作用鈍化，還能氧化包裹金的硫化物以及生成AuCl^4-加速金溶解，提高金浸出率。

加壓氧化預處理法：是指在高溫、高壓氧化條件下加入酸、堿等分解礦石中包裹金的硫、砷，有機碳被氧化并在環境中發生化學反應，形成穩定的碳酸鹽。

除此外，還要一些新的方法，如碳-氯-浸出提金法、樹脂-氯化物浸出法等，這些方法可以從難浸出碳質金礦和氧化礦石中回收金。

雖然化學氧化-鈍化處理提金方法能顯著提高碳的浸出率，但其預處理工藝氧化劑成本高、污染嚴重，加壓氧化工藝對設備要求高，連續生產難度大，目前應用較少。

5、含碳高金礦石生物氧化處理方法

生物氧化預處理方法主要是針對含硫、含砷高的金礦石進行預處理作業，工藝簡單、環境溫和、能耗小。生物氧化常用的細菌種類有氧化亞鐵硫桿菌、氧化硫硫桿菌、氧化亞鐵鉤端螺旋菌和白腐菌等，其工作機理如下：

①鈍化，細菌細胞外的葉狀體代謝產物覆蓋到碳質表面，降低和減少了劫金效應；

②生物酶自由基氧化，真菌合成與分泌過程中產生諸如木質素降解和芳香環降解自由酶，這些自由酶和基板破壞了碳質表面劫金結構，降低了劫金能力；

③堿化螯合，單細胞真菌和鏈霉菌能產生和分泌含碳堿基，諸如多肽和多胺，提高了系統pH值，分解碳物質。但一些微生物能代謝螯合物，螯合物能螯合和消除多價的搭建在碳質上面的鍵橋金屬離子，破壞碳結構，降低劫金能力。

生物氧化法處理含碳金礦石，受制于細菌菌種、適宜溫度以及有機碳質含量，適宜的溫度在 45~55 ℃，菌種馴化以及培養技術門檻高，合適的有機碳質含量不超2%，具有很強的選擇性。

以上便是含碳高的金礦石處理方法的介紹，在實際選礦過程中，其工藝的選擇是根據金礦石所含其他礦物元素而定的，因此建議先進行選礦試驗，通過試驗分析確定其礦石成分，在根據情況設計適合的金礦選礦工藝方案，及確定適合的金礦選礦設備，以提高金礦選礦回收率。
