隨著“雙碳政策”不斷推行，低碳節能的新能源材料越來越受到重視，太陽能光伏發電是節能環保新能源中重要的一種。近幾年，光伏新能源產業也進入了爆發式發展階段，光伏玻璃需求量也在不斷增加。光伏玻璃也稱低鐵玻璃，含鐵量會直接影響玻璃的透光性和玻璃對可見光的吸收程度，因此光伏玻璃需使用含鐵量低，含硅純度高、雜質含量低的低鐵石英砂。下面帶大家從：石英砂的質量控制要求、工藝流程、酸洗藥劑三個方面詳細了解光伏用低鐵石英砂的選礦要求。

（圖片源自網絡，如有侵權請聯系客服）

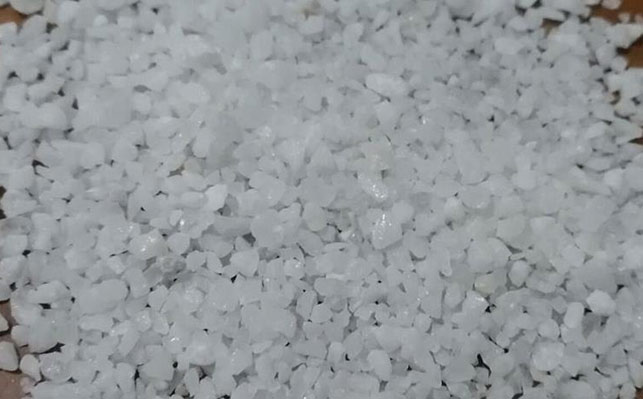

一、光伏玻璃用低鐵石英砂的質量要求

石英砂形成過程中伴隨著大量的雜質礦物，無法直接找到未經處理就可以滿足光伏玻璃生產用的低鐵石英砂，光伏玻璃對石英砂的質量要求主要體現在三方面：鐵含量、粒度、難熔重礦物。

1、光伏玻璃用石英砂的鐵含量要求

光伏玻璃用石英砂和普通玻璃用石英砂的明顯區別就在于鐵含量的多少，石英砂中的含鐵氧化物會使玻璃著色，降低玻璃的透光性率和透明性。光伏玻璃中要求石英砂的含鐵質量分數不超過1.50x10^-4。

2、光伏玻璃用石英砂的粒度要求

石英砂的粒度大小會影響熔化時間以及光伏玻璃的質量，粒度過大或粒度過小都會對成品產生影響。粒度過大的石英砂粒很難熔化，會導致玻璃制品上出現砂粒；而粒度過小則會導致融化速度太快，玻璃液體形成過早也會影響熱量傳導，反而使整體速度變慢。另外，過細的石英砂顆粒容易粘性也更大，熔化過程中容易成團，從而影響熔化速度。

3、光伏玻璃用石英砂的難熔重礦物要求

石英砂中含有部分鉻鐵礦、鋯英石，鉻鐵礦、鋯英石熔點高且化學性質穩定，高溫條件下也不能被熔蝕，屬于難熔重礦物，容易在光伏玻璃上形成結石，對后期成品加工產生影響。所以，光伏玻璃用石英砂對于難熔重礦物的總量要求≤5ppm（以Cr₂O₃計），單個顆粒直徑≤0.25mm。

二、光伏玻璃用低鐵石英砂的工藝流程

光伏玻璃用低鐵石英砂的工藝流程分為：原料準備階段和酸洗階段兩部分，下面為石英砂酸洗的具體流程。

1、 光伏玻璃用低鐵石英砂原料準備階段

光伏玻璃用石英砂原料破碎磨礦階段：石英砂原礦需經由破碎機碎至30~140目，經皮帶運輸機送至棒磨機中進行擦洗，實現石英砂與雜質礦物解離，存放至原礦倉內。

光伏玻璃用石英砂分級脫水階段：合格粒度的石英砂經過振動篩和螺旋分級機進行分級處理，將石英砂按要求分選成不同大小。再經過磁選階段，將石英砂通過磁選機去除部分鐵雜質。最終石英砂經高頻脫水篩進行脫水處理得到石英砂精礦。

2、光伏玻璃用低鐵石英砂的酸洗階段

先將酸洗藥劑按比例調制成酸洗液，然后通過抽酸泵將酸洗液注入石英砂反應罐中進行酸洗反應。酸洗反應完成后，將酸洗液通過抽酸泵抽出，脫酸后的石英砂中殘留大約20%酸液，利用真空泵將殘留酸液抽出。然后用清水和堿中和處理，最終得到脫酸洗凈后的成品石英砂。

三、光伏玻璃用低鐵石英砂酸洗藥劑

在實際生產中，鑫海礦裝可提供環保酸洗復合藥劑，可根據石英砂具體的分子結構、密度、雜質元素含量等因素，對酸洗藥劑進行適當調整。如石英砂中鐵含量過高，可根據實際情況添加除鐵劑。使用鑫海礦裝環保酸洗復合藥劑比強酸的效果更好，除雜率更高，且酸洗后的石英砂表面無粉塵、光澤感更好。

以上為光伏用低鐵石英砂的質量控制要求、工藝流程、酸洗藥劑三個方面的主要內容。在低碳新能源行業持續發展的情況下，光伏玻璃需求也在不斷增長，光伏玻璃用低鐵石英砂產能需求也隨之增長，低鐵石英砂選礦也逐漸受到行業關注。小編建議要根據石英砂具體礦石成分，進行針對性試驗，根據試驗結果制定合理的選礦工藝，這樣才能達到礦石高價值利用。
