石英砂是光纖通訊、微電子、太陽能等領域的重要原材料，若應用于其中，需對石英砂進行選礦提純，但石英砂礦物中雜質類型較多，若雜質元素較多，將會影響其性能品質。若鐵雜質較多，會影響石英砂的光透率和電導率；鉀、鈉等堿金屬雜質含量較多，則會降低石英砂制品的耐高溫性能，因此，石英砂除鐵很有必要。

目前，石英砂提純除鐵方法主要有磁選、酸洗、浮選等，其中磁選除鐵應用為多。那么在磁選除鐵過程中，有哪些因素會影響其效果呢？下面我們一起來了解！

1、粒徑對石英砂磁選除鐵的影響

磁選前石英砂中鐵含量與粒徑負相關；鐵去除率與粒徑正相關，且粒徑較大時，鐵去除率上升較快，隨著粒徑減小，鐵去除率趨于平緩，粒徑150～180m時上限去除率24.9%，是425～880m時去除率的2.8倍。細化礦石的粒度，可以促使鐵和其它礦物顆粒分離，提高其純度，但粒徑進一步變小，磁選去除率不再提高，分離效果減弱。

2、不同類型酸對石英砂除鐵的影響

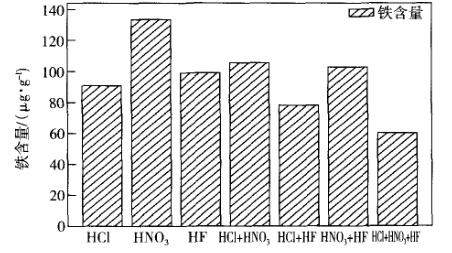

在石英砂酸洗過程中，若單獨使用硝酸酸洗，鐵去除率很低；二元酸(鹽酸+氫氟酸)去除率為58.1%，僅次于三元混酸67.7%去除率，但鹽酸和氫氟酸單獨使用時，會有較好的效果。

如圖顯示，三元混酸酸洗除鐵效果很好。其中，鹽酸具有良好的金屬溶解能力，且對鐵離子有絡合性；硝酸能有效的氧化金屬元素生成可溶性鹽，但單獨使用時效果并不理想；氫氟酸對二氧化硅、云母、長石等有較好的溶蝕作用，加入氫氟酸可明顯提升除鐵效果；混酸酸洗可產生協同效應，有利于提高雜質去除效率。

3、反應溫度對石英砂除鐵的影響

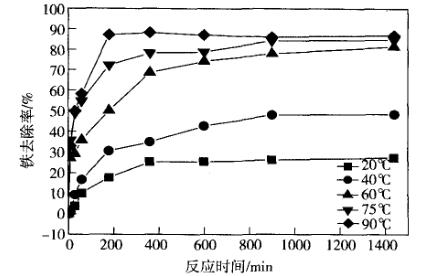

在不同溫度下酸洗鐵去，鐵去除率隨著時間延長而變大，酸洗溫度較高時去除率較大，且去除率曲線短時間內上升較快，隨后趨于平緩。

當90℃水浴時，酸洗180min時達到拐點，反應至360min，鐵去除率上限值達88.3%，此時鐵雜質含量為24.76g/g；當在20、40、60、75和90℃下反應至1440rain時，鐵去除率分別是27.4%、48.5%、81.5%、84.8%和87，其中60、75和90℃反應至1440rain鐵去除率相近，60℃鐵去除率比40℃鐵去除率提高了33%，而75℃鐵去除率只比60℃時提高3.3%。由此可知，酸洗溫度的提升會加快反應速率和提高鐵去除率，但這種提升效果會隨著溫度的增高趨于減弱。

4、酸濃度對石英砂除鐵的影響

鐵去除率隨著時間延長和酸濃度增高而變大，我們可將鐵去除率曲線分為三個階段:

10～60min斜率較大，反應激烈；

60～360min斜率減小，反應放緩；

360~1440min斜率趨近零，反應極其緩慢。

當酸洗反應至1440min時，酸濃度由1:1到1:4鐵去除率分別為87.1%、84.3%、81.5%、66.4%和63.3%，酸濃度1:1時去除率高，且酸濃度1:1到1:2三個濃度下鐵去除率接近，酸濃度1:3和1:4去除率接近，對比于酸濃度1:3、1:2時有較大提升率。酸液濃度增大會推動反應的正向進行，激活更多的活化分子，提升除鐵率，但濃度過高會迅速生成產物層限制反應進行，鐵去除率增幅變緩。

以上便是石英砂磁選除鐵時的四大影響因素，在實際選礦廠中，石英砂除鐵應進行選礦試驗分析，然后根據其鐵雜質特點設計適合的石英砂除鐵工藝方案，規避各種影響因素，以提高石英砂純度，提高選礦廠經濟效益。
