球磨機襯板是球磨機設備的主要配件之一，根據襯板材質的不同，形狀的不同，可使球磨機廣泛用于選礦、水泥、硅鹽酸制品、新型建筑材料、耐火材料及玻璃陶瓷材料的研磨作業。那么球磨機襯板有什么作用？有哪些材質？又有哪些形狀呢？

一、球磨機襯板的作用

球磨機襯板裝于球磨機筒體的內壁上，是保障球磨機正常運轉的配件之一。球磨機筒體襯板主要有兩個作用：

其一、球磨機襯板能夠承受研磨介質及物料撞擊摩擦，避免對筒體的直接沖擊和摩擦做工，起到了保護筒體的作用。

其二，球磨機襯板有多種不同形式，可利用其調整筒體內磨礦介質的運動狀態，來增強研磨介質對物料的磨碎作用，提高磨碎效率。

二、球磨機襯板材質

目前，常用的球磨機襯板材料多為金屬襯板和耐磨橡膠襯板，會根據球磨機倉內處理物料的運動狀體不同，選擇適合的球磨機襯板材質。

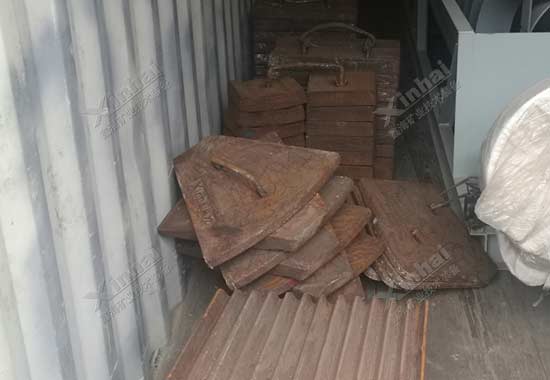

1、金屬球磨機襯板

金屬球磨機襯板常用的主要有高錳鋼襯板和高鉻鑄鐵襯板。

高錳鋼襯板：算是一代耐磨材料，主要的化學成分中錳含量約為12~14%，抗沖擊性強，其沖擊力可加工硬化，由原始表面硬度為HRC20~HRC25提升到HRC40以上，沖擊值可達700Nm/cm2。

雖沖擊性強，但在應用中其硬化程度并不充分，不能承受高強度撞擊。另外，高錳鋼襯板的屈服強度低，易產生塑性變形，使襯板凸起，嚴重時會拉斷安裝螺栓，拆卸困難。

高錳鋼襯板總壽命約在5000-6000小時左右，多用于中、小型球磨機中，基本不用于大型球磨機中。

高鉻鑄鐵襯板：耐磨性比高錳鋼高2倍以上，是耐磨性能強，壽命長、且價格高的耐磨材料。雖然它的各方面條件都比較好，但也因此，其價格昂貴，在諸多領域受到了限制。

高鉻鑄鐵根據鉻元素的不同還可分為中鉻鑄鐵、低鉻鑄鐵，是一種性能優良而受到特別重視的抗磨材料。高鉻鑄鐵耐磨性比高錳鋼高2倍以上，同時它還兼有良好的抗高溫和抗腐蝕性能，但韌性及抗裂紋傾向比高錳鋼和中、高碳合金差。

高鉻鑄鐵襯板多用于大型球磨機中，在中小型球磨機中多作為粗料倉襯板使用。

低鉻鑄鐵其韌性及耐磨性比高鉻鑄鐵差，一般適用于小型磨機的細倉襯板。

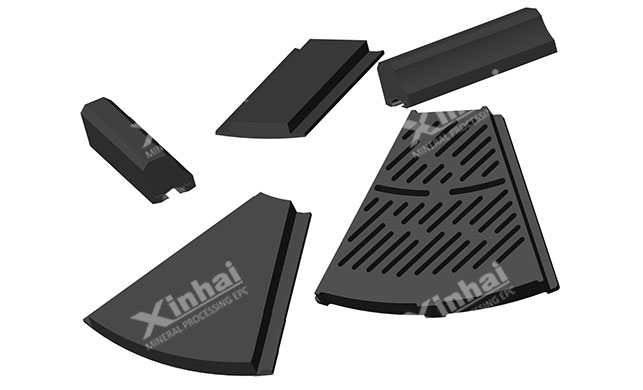

2、耐磨橡膠球磨機襯板

耐磨橡膠襯板是新一代耐磨材料，耐磨性能可達到128%，回彈達到80%、抗拉強度達到23.5MP、撕裂強度達到168N/mm。其特性得益于橡膠材料，具有良好的回彈性，抗疲勞性，抗化學腐蝕性能以及吸震性能等。

據不完全統計，耐磨橡膠襯板的耐磨性能較比高猛剛襯板高1.5~4倍左右，因此，耐磨橡膠襯板的使用壽命更長，更換襯板的周期更長，從而提高了球磨機的作業率，降低了球磨機的檢修率及成本。

另外，耐磨橡膠襯板的單塊質量輕，一般，高錳鋼、鑄鐵等金屬材質的襯板，單塊質量在50kg左右，耐磨橡膠襯板的單快質量僅20kg左右，很大程度上減緩了工人在拆卸安裝方面的工作強度，也降低了球磨機整體運行的能耗約5%-10%。

但是，耐磨橡膠襯板的抗沖擊性較差，不適于干磨環境，不耐高溫，不適于球磨機粗料倉使用。可在粉磨倉、細磨倉、濕法磨礦等環境使用。

除了上述常用的三種襯板材質外，還有磁性襯板、合金鋼襯板、鑄石襯板等。

三、球磨機襯板形狀

球磨機襯板的形狀根據不同需求，可分為楔形、波形、平凸形、平形、階梯形、長條形、船舵形、K形橡膠襯板和B形橡膠襯板等9大類型。其中常用的主要有以下幾種：

1、波形球磨機襯板

波形球磨機襯板是在平襯板上鑄成斷面為一個波節狀的襯板。對于一個波節，上升部分對提升研磨體是很有效的，而下降部分卻有些不利的作用。

波形襯板帶球能力強，因其形狀，有時也會出現物料滑動現象，但能避免將某些物料拋起過高的現象。

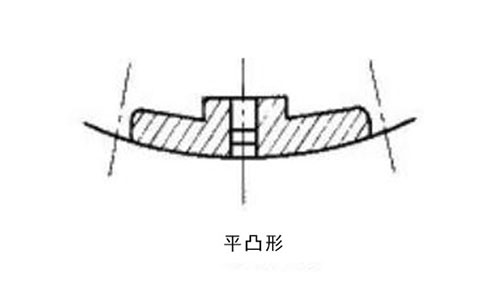

2、平凸形球磨機襯板

平凸形球磨機襯板是在襯板上鑄成斷面為半圓或梯形的凸棱，其做用與壓條一致，平凸形襯板具有較大的剛性，可以用延展性較大的材料制作。而用這種材料制作壓條襯板時，壓條將要彎腰弓背，拉斷螺栓，而平凸形襯板不會出現這樣缺陷。

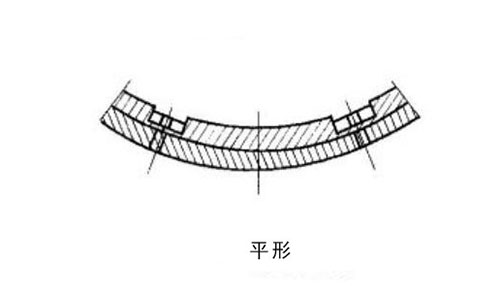

3、平形球磨機襯板

平形球磨機襯板是同等厚度的襯板，有些襯板為表面刮花，有些襯板鑄有一些花紋。該種襯板對物料的作用，主要是依賴襯板與物料之間的靜摩擦，在研磨過程中易出現物料滑動現象，降低研磨質量，但可增加研磨作用，因此，球磨機平形襯板多用于細磨倉磨料。

4、階梯形球磨機襯板

階梯形球磨機襯板具有特殊的形狀，它使鋼球與襯板之間不僅有摩擦作用，而且增加了球與襯板之間的粘著力。

梯形襯板會對簡體內的外層介質及靠近外層的部分介質產生較為明顯的提升效果，從而使得這一部分的介質獲得拋落運動，剩余的靠近內層的運動介質將處于瀉落運動狀態。

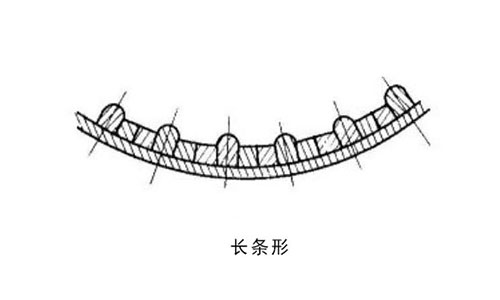

5、長條形球磨機襯板

長條形球磨機襯板可以完全避免在襯板上產生環向磨損溝槽，能大大降低研磨體與襯板的金屬消耗。其中的半球體的直徑應為該倉上限球徑的2/3，半球的中心距不大于該倉平均球徑的兩倍，半球應成三角形排列，以利阻止鋼球沿筒體滑動。

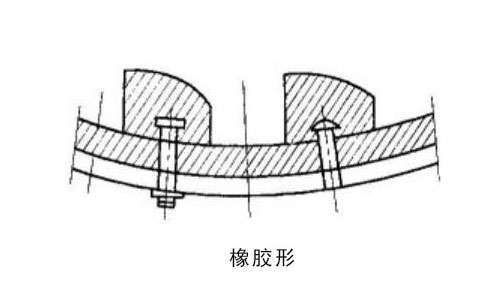

6、橡膠球磨機襯板

橡膠球磨機襯板采用無螺栓固定的前提條件是筒體要有足夠的剛度，而且要求內表面光滑、圓整，襯板長、寬公差控制在 1mm 之內，襯板要有足夠的強度、平整的外形、均勻的質量和足夠的耐磨性。

橡膠壽命要超過鋼襯板，并且節約電耗，使其下降5%-10%；襯板無環向縫隙，料漿不易沖刷筒體，為此保護了筒體；襯板螺栓不易折斷，襯板安裝緊密不漏料漿；橡膠襯板輕便，便于檢修，操作安全，能減少磨機噪聲，改善勞動條件。

上述針對球磨機襯板的作用，球磨機襯板材質及襯板形狀進行了簡要的介紹，想要了解跟多球磨機襯板或購買球磨機襯板，可咨詢鑫海礦裝。另外，在選購球磨機時，鑫海礦裝可通過選礦試驗進行球磨機選型，這樣可以針對處理物料的性質為您配置符合情況的球磨機設備及球磨機襯板材料。
