節能圓錐球磨機原理-特點-應用-參數

2020-05-31 來源：鑫海礦裝 (24642次瀏覽)

溫馨提示: 如果你想了解更多信息（如產品價格、參數、規格及處理能力等），請聯系鑫海客服。

節能圓錐球磨機是選礦廠常見的一種磨礦設備，其結構主要由筒體、傳動裝置、進出料裝置、軸承、電機等部分組成。圓錐球磨機與常規球磨機的結構形狀有所不同，它的筒體為圓錐形，兩端的在轉軸為中空體，一段的中空軸作為進料口，圓錐的錐端空心轉軸處作為出料口。

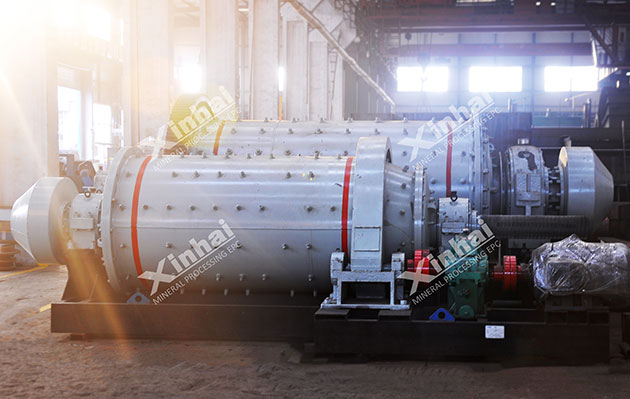

節能圓錐球磨機

節能圓錐球磨機工作原理

圓錐球磨機工作原理與常規球磨機一樣，通過傳動機械使其轉動，物料從筒體給料端入，在筒體內由于鋼球及物料本身的拋落沖擊和自磨，物料得以粉碎。由于持續給料的壓力，促使筒內的物料向著排料端運動，最終從排料端排出磨機，進而完成粉碎過程。

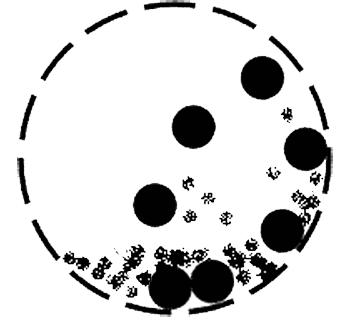

圓錐球磨機工作原理動圖

另一方面圓錐球磨機在結構上也有自身特點。圓錐球磨機在排料端設計成圓錐型，這種設計即增加了磨機有效容積，又迫使椎體端的物料和鋼球進行分級，通常越接近排料端鋼球的直徑也越小，這可以使物料受到反復的研磨，提高產品細度。

節能圓錐球磨機優勢特點

節能圓錐球磨機特點

1、在圓柱筒體出料端增加了一段圓錐筒體，下這樣既增加了有效容積又使筒內介質分布合理從進料端到出料端，礦塊和磨球是按由大到小分級排列的，因而可充分發揮各類磨球的作用，提高圓錐球磨機效率，增加處理量。

2、大齒圈裝在圓柱筒體與圓錐筒體聯接的部位，改善了主軸承的受力狀況，減少了筒體的扭轉力矩。筒體襯板采用環溝襯板，使鋼球與襯板的接觸由點變為面，這樣鋼球拋落時能有效地沖擊襯板溝槽內的物料，從而提高產量，降低能耗，降低噪聲。

3、該種球磨機在筒體長度小于1.2m以下時，其結構不變，但在生產時，該種小型球磨機會制成機體與機架一體化，在安裝時可以一次并放在基礎平面上，能夠有效降低人工安裝的成本，同時，避免了設備安裝不當的各種問題。

4、圓錐球磨機的主軸承改變了以往的滑動軸承，采用的是滾動軸承，能使主軸頸尺寸大大縮小，減輕磨機重量，減少摩擦力矩，降低無用功能消耗，節能30%左右。

5、其傳動部分將大齒輪裝于直筒與錐筒連接部位，改善了主軸承部位的受力狀況，減少筒體扭曲應力，齒輪模數及直徑相應減少，使球磨機自身重量比原磨機減輕30%~50%，降低了制造成本。

6、在襯板使用上，改原波形為環形溝槽式，能耗可減少40%~50%，噪音降低5~6dB，整機電機功率可降低30%~60%。

節能圓錐球磨機應用條件

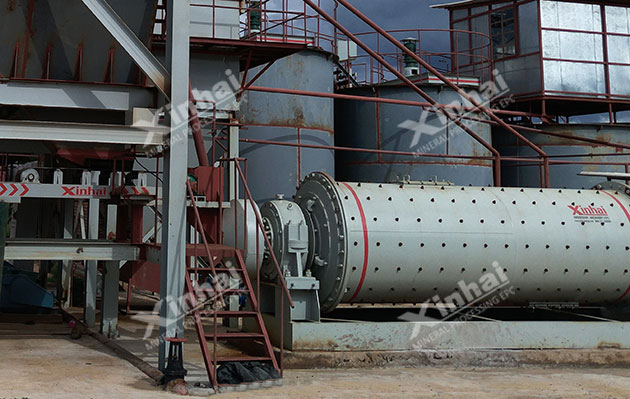

節能圓錐球磨機應用

圓錐球磨機應用范圍較廣，除應用于選廠外，還可用于冶金、化工、電力等粉磨各種礦石及其它可磨性物料。

節能圓錐球磨機技術參數表

型號	筒體直徑mm	筒體長度mm	筒體轉速r.p.m	電機型號	電機功率kw	電機轉速 (r.p.m)	有效容積（m3）	裝球量（t）	重量kg
GSMG0912	φ900/φ675	900/300	41	Y160L-6	11	970	0.65	1	4363
GSMG0916	φ900/φ675	1350/300	41	Y180L-6	15	970	0.83	1.35	4944
GSMG0918	φ900/φ675	1500/300	41	Y180L-6	15	970	0.91	1.5	5200
GSMG0921	φ900/φ675	1800/300	41	Y200L1-6	18.5	970	1.07	1.7	5520
GSMG1216	φ1200/φ900	1200/400	36.4	Y200L26	22	970	1.67	2.87	6610
GSMG1220	φ1200/φ900	1600/400	36.75	Y225M-6	30	980	2.14	3.68	7410
GSMG1224	φ1200/φ900	2000/400	36.75	Y250M-6	37	980	2.61	4.49	9410
GSMG1226	φ1200/φ900	2200/400	36.75	Y250M-6	37	980	2.84	4.88	9757
GSMG1228	φ1200/φ900	2400/400	36.75	Y280S-6	45	980	3.07	5.28	10270
GSMG1520	φ1500/φ1200	1500/500	30.9	Y280M-8	45	740	2.84	4.88	13011
GSMG1523	φ1500/φ1200	1800/500	30.9	YR280S-8	55	723	3.29	5.66	14033
GSMG1526	φ1500/φ1200	2100/500	30.9	YR280S-8	55	723	3.74	6.43	14784
GSMG1529	φ1500/φ1200	2400/500	30.9	JR117-8	80	725	4.19	7.2	17209
GSMG1535	φ1500/φ1200	3000/500	30.9	JR117-8	80	725	508	8.74	18710
GSMG1545	φ1500/φ1200	4000/500	30.9	JR125-.8	110	725	6.57	11.3	21543
GSMG2131	φ2100/φ1670	2500/600	24.05	JR128-8	155	725	9	16.5	34920
GSMG2136	φ2100/φ1670	3000/600	24.05	JR136-8	180	735	10.45	19.2	41640
GSMG2141	φ2100/φ1670	3500/600	24.05	JR137-8	210	735	11.9	21.5	44626
GSMG2145	φ2100/φ1670	3750/750	23.3	JR138-8	245	835	12.5	22.6	48871
GSMG2727	φ2700/φ2100	2285/550	21.6	JR138-8	245	735	12.9	25.8	60844
GSMG2733	φ2700/φ2287	2750/550	21.6	JR138-8	245	735	15.9	28	69302
GSMG2736	φ2700/φ2287	3050/550	21.6	JR157-8	320	750	17.5	33.2	72365
GSMG2740	φ2700/φ2287	3450/550	20.76	JR158-8	380	750	19.7	38.2	76852
GSMG2742	φ2700/φ2287	3650/550	20.76	JR158-8	380	750	20	41	78979
GSMG1831	φ1800/φ1390	2500/600	24.4	JR128-8	155	735	6.5	11.5	30947
GSMG1835	φ1800/φ1390	2900/600	25.4	JR136-8	180	735	7.4	13	31349
GSMG2430	φ2100/φ1670	2300/700	22	JR137-6	280	960	11.5	22	59516

以上便是節能圓錐球磨機的詳細內容，圓錐球磨機有格子圓錐球磨機、溢流圓錐球磨機，想了解更多球磨機設備，獲取球磨機報價信息，可咨詢鑫海礦裝，鑫海竭誠問您提供服務，并給出合理報價。
