螢石是一種重要的非金屬礦物原料，廣泛應用于化工、鋼鐵、煉鋁、陶瓷等行業，是制備氟的主要原料，隨著科技的發展，螢石在高新技術行業的使用逐漸增加，成為了重要的戰略性礦產資源。螢石的選礦分離技術是提高螢石品位的重要手段，也是氟化工技術的基礎。根據不同的螢石類型，其選礦方法也有所差異，本文將帶你了解螢石主要類型及其選礦方法。

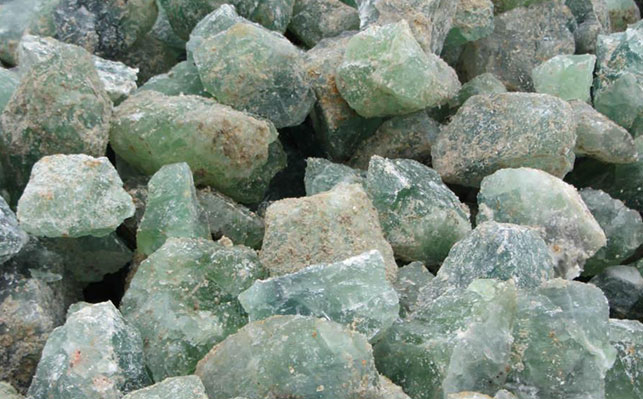

根據其共生礦物組分的不同，螢石大致可分為單一型螢石、石英型螢石、硫化物型螢石、方解石型螢石、重晶石型螢石、硅質巖型螢石、碳酸鹽型螢石七種。

1、單一型螢石

單一型螢石幾乎由單一的螢石礦物組成，也含有少量的石英、方解石，大多呈脈狀產出，氟化鈣品位一般在35%-40%，少數大于65%的螢石可以直接作為冶煉級螢石資源使用，但儲量較少，開發程度較高。

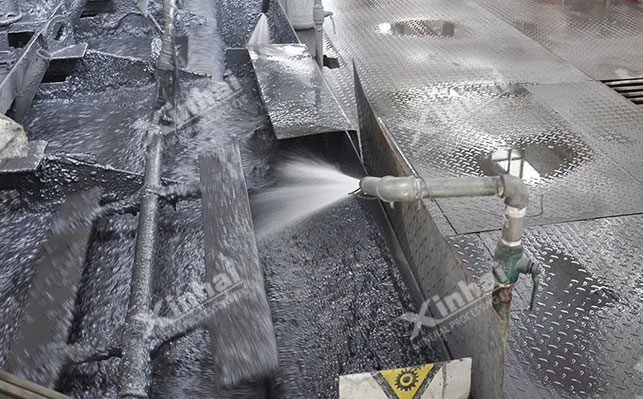

由于礦石組分簡單，單一螢石礦一般只需要使用堿性油酸進行簡單的浮選粗選-掃選-幾次精選即可得到品位較高的精礦產品。

2、石英型螢石

石英型螢石以螢石和石英為主要礦物，螢石的含量可達80%~90%，含有少量的方解石、重晶石、以及硫化物。石英型螢石的礦物組成比較簡單，容易選別，但是螢石精礦中容易混入石英精礦，提高二氧化硅含量，因此精礦降硅成為了石英型螢石選別的重點。

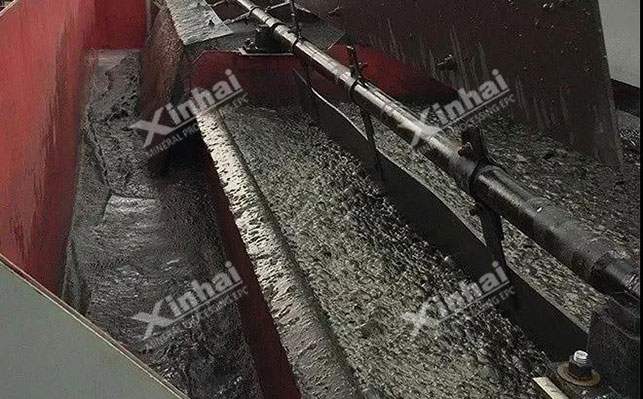

石英型螢石一般采用浮選法進行選別，磨礦作業對其選別指標的影響很大。細粒嵌布的石英型螢石一般采用階段磨礦階段選別工藝，保證石英和螢石單體解離的同時不會導致過磨，浮選時使用碳酸鈉作為pH值調整劑，油酸、氧化石蠟皂可作為捕收劑，水玻璃作為抑制劑，多次精選可選別出高品位螢石精礦。

3、硫化物型螢石

硫化物型螢石具有與石英型螢石相似的礦物組成，但是硫化物型螢石含有較多的重金屬硫化物，在開發時不僅要考慮螢石的回收效果，也要考慮其他金屬礦物的綜合回收。

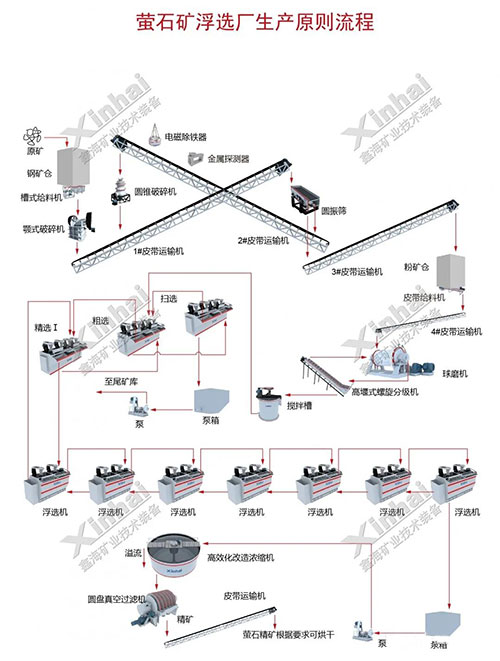

針對這類螢石礦物，一般采用優先浮選金屬硫化物再浮選螢石的方法，其中金屬硫化物使用硫化物捕收劑，螢石使用脂肪酸類捕收劑。在浮選工藝的基礎上，焙燒、浸出等手段也可以用于分離金屬硫化物和螢石。

4、方解石型螢石

方解石型螢石的主要礦物為方解石和螢石，其中方解石含量在30%以上，也含有方鉛礦、閃鋅礦、黃鐵礦等金屬硫化礦物。

方解石與螢石均為含鈣礦物，物理化學性質相似，分離較為困難，可在不同的礦漿pH值條件下，采用水玻璃、鹽化水玻璃、酸化水玻璃、六偏磷酸鈉、木素磺酸鹽、糊精、單寧、栲膠等抑制劑抑制方解石，使用脂肪酸捕收劑作為螢石捕收劑，以實現方解石和螢石的分離。

5、重晶石型螢石

重晶石型螢石以重晶石和螢石為主要礦物，重晶石的含量在10%~40%之間，重晶石和螢石在礦體中垂直分帶，與黃鐵礦、方鉛礦、閃鋅礦、及少量方解石伴生。

重晶石與螢石可浮性相似，一般采用混合浮選的方式，使用碳酸鈉調節pH值，水玻璃作為抑制劑，得到重晶石和螢石的混合精礦，再浮選分離重晶石和螢石。

6、硅質巖型螢石

硅質巖型螢石是沉積形成的，其中螢石一般呈細粒浸染狀、膠結物狀、條帶-微層狀、團塊狀、扁透鏡狀分布于頁巖、云母石英片巖、石英巖等硅質巖中。

這種礦石原生礦泥較多，嵌布粒度不均勻，使用常規浮選方法得到的精礦二氧化硅含量較高，可采用在磨礦階段加入藥劑預處理的方法進行改善，再進行浮選，能夠有效抑制該類礦物中的硅酸鹽脈石礦物。

7、碳酸鹽型螢石

碳酸鹽型螢石也是沉積形成的，螢石呈細粒狀分布于石灰巖、大理巖中，與方解石或白云石組成粒狀共結鑲嵌結構或變晶結構，有的組成條紋、條帶狀、微層到薄層狀構造。主要礦物為螢石和方解石，碳酸鈣含量在30%左右。

由于螢石與碳酸鈣浮選性質相似，這類螢石較為難選，以脂肪酸作為捕收劑時還需要在50~60℃條件下進行高溫漿化處理，并加入鈣抑制劑，但該方法投資成本大，占地面積大，生產成本較高。

除上述主要的螢石類型以外，還有其他螢石類型，當螢石與多種礦物伴生時選別較為困難，浮選藥劑的選擇和浮選順序是影響選別效果的關鍵因素。建議在實際生產中通過選礦試驗來確定螢石的選礦工藝，科學合理地建設選廠，避免經濟損失。
