首頁> 金礦> 含金黃鐵礦該如何提金？黃金選礦工藝流程解讀！

含金黃鐵礦該如何提金？黃金選礦工藝流程解讀！

2024-04-03 來源：鑫海礦裝 (507次瀏覽)

溫馨提示: 如果你想了解更多信息（如產品價格、參數、規格及處理能力等），請聯系鑫海客服。

如今，高品位易處理金礦資源越來越少，含金礦物多以包裹體形式存在，如賦存于黃鐵礦、毒砂礦物中，通常這種含金款物采用常規選礦方法很難有效提金。本文以某含金黃鐵礦為例，介紹其黃金選礦工藝流程！

含金黃鐵礦礦石性質

該金礦屬中-低溫熱液型金礦床，金以細粒包裹體狀存在于黃鐵礦和脈石礦中，中幾乎所有的硫都以黃鐵礦形式存在，只有極少量的黃銅礦，并有少量的微細粒黃鐵礦包裹于脈石礦物中。其中金的存在主要有三種形式：其一，有少量的游離金以自然金形式存在，游離金占樣品總金量的15%左右；其，賦存于黃鐵礦中的金，這部分金占樣品中總金量的84%左右；其三，隨微細粒黃鐵礦包裹于脈石礦物中的金占1%左右。黃鐵礦中的包裹金占88.21%，黃鐵礦中的開放式裂隙金占11.79%，黃鐵礦中的金占樣品總金量的84%，其中包裹金與裂隙金之比約為9：1。

含金黃鐵礦礦石性質

含金黃鐵礦提金工藝流程

黃鐵礦中的包裹金是分布在黃鐵礦晶格中，黃鐵礦中的金難以氰化浸出，為了回收硫精礦中的金，必須破壞金的黃鐵礦包裹體，以使硫與金充分解離，焙燒預處理能使黃鐵礦孔隙度增大，有利于包裹金充分暴露。因此，采用將硫精礦先火法焙燒，然后燒渣氰化浸出金的工藝回收硫和金。

1、火法焙燒脫除硫流程

火法焙燒脫硫中，硫作為副產品回收。在焙燒過程中，焙燒溫度為800℃，焙燒時間為3h，硫精礦經過火法焙燒后，可使試料中99.79%的硫以二氧化硫(作為副產品回收)的形式脫除。同時，燒渣的金品位提高到64.38g/t，為下一步浸出金創造了有利條件。

2、燒渣氰化浸出金流程

用硫精礦燒渣作為浸出金的原料，在磨礦細度為-0.074mm占75%，礦漿液固質量比為2：1，用石灰調漿至礦漿pH值為9～11的條件下，進行氰化浸出金，最終金浸出率為87.14％，硫回收99.79%。

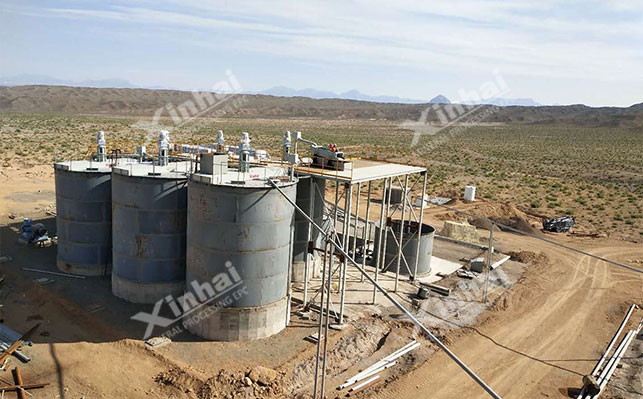

含金黃鐵礦提金工藝流程

以上便是某含金黃鐵礦提金工藝流程的介紹，在實際選礦廠中，無論自然金還是含其他礦物的金礦物，在選礦時，工藝流程的選擇很重要，因此建議先進行金礦選礦試驗分析，根據情況設計并定制適合的金礦提金工藝流程和成套的提金設備，以獲得較理想的投資回報率。

鑫海礦裝在金礦選礦及冶煉方面有著非常豐富的經驗，以在多個國家幫助用戶完成了數個金礦選礦項目，如有需要歡迎咨詢，熱線15311826613！

內容版權歸鑫海礦裝所有
未經許可不可擅自使用如需轉載文章
請聯系我們授權
侵權必究！

上一篇：輝鉬礦浮選工藝以及浮選設備

輝鉬因為具有較高熔點、沸點、硬度和密度等特點,是電和熱的良導體，常用于生產合金添加劑,生產不銹鋼、工具鋼、耐溫鋼等。根據輝鉬礦優良的天然可浮性，可選擇浮選法進行處理。隨著選礦技術的不斷發展，選廠的生產規模不斷擴大，從而促使了浮選技術和設備的不斷發展。下文將為您介紹鉬礦的浮選工藝和常用浮選設備。

上一篇：某高純石英砂生產工藝流程（附生產線流程圖）

石英砂的化學成分是二氧化硅，是玻璃行業的重要原料，也是高精尖行業需要的原料，其純度越高，應用越廣，如電子技術、航空航天、光纖通信以及軍工等領域均有應用。隨著這些領域的不斷發展，對高純石英砂的要求也越來越高，且需求量也越來越大，而高純石英砂的生產工藝是怎樣的呢？下面我們以某石英砂為例介紹其工藝流程并附生產線流程圖。
